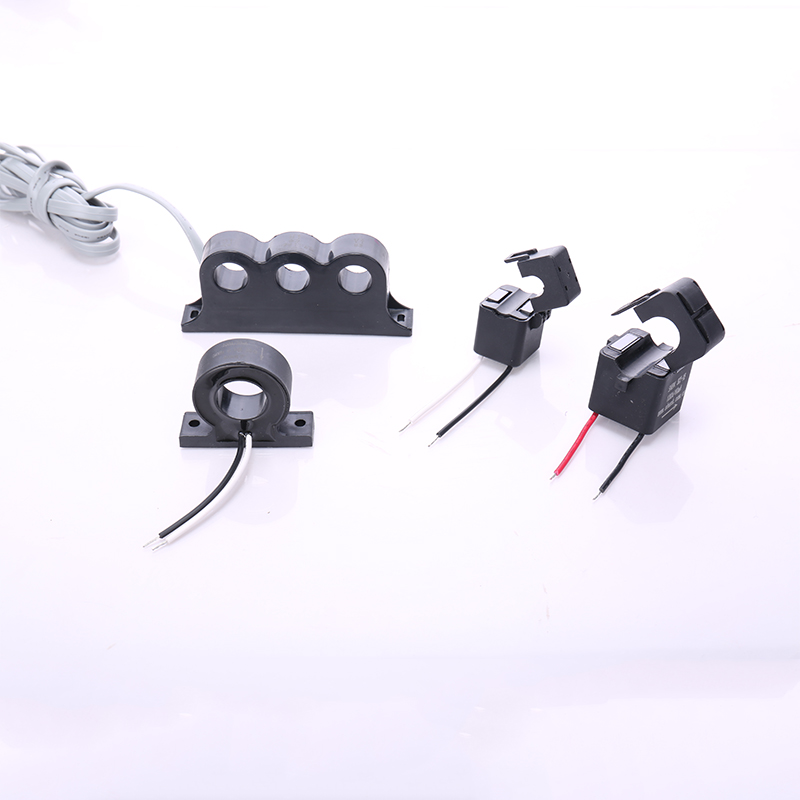

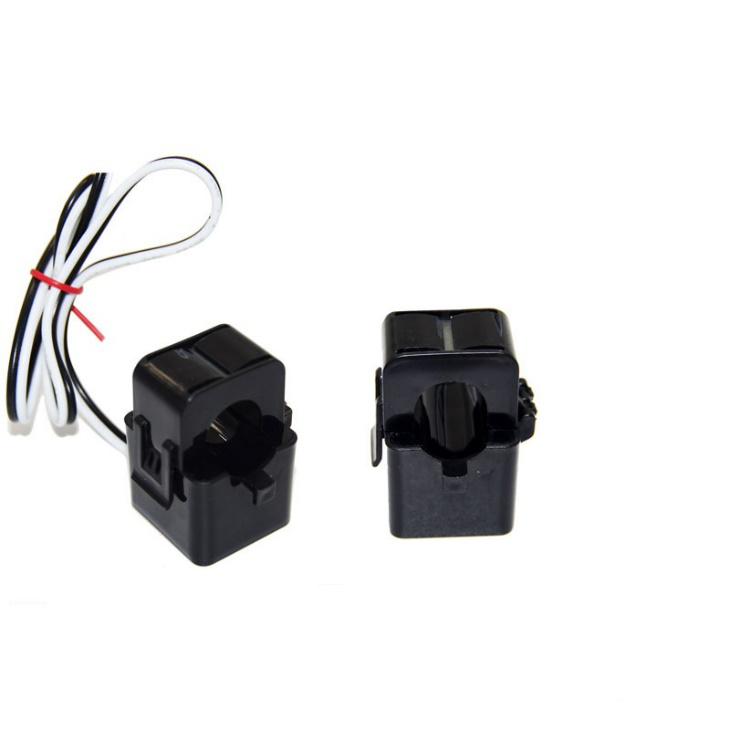

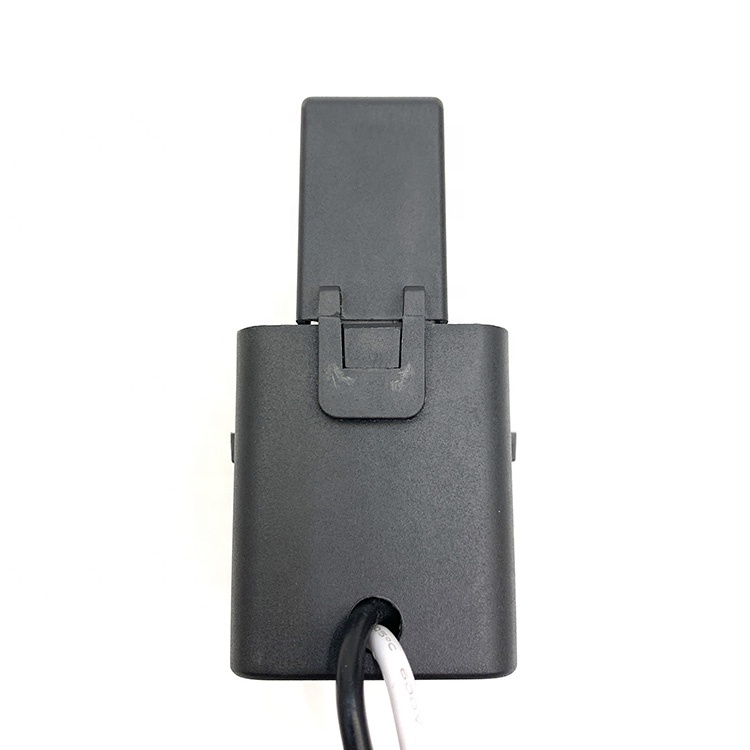

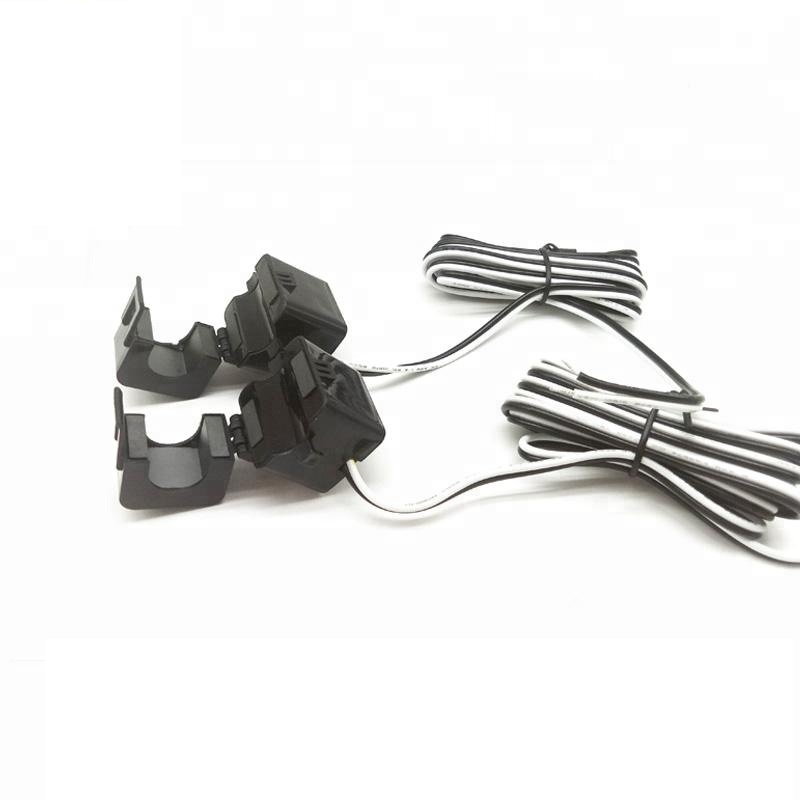

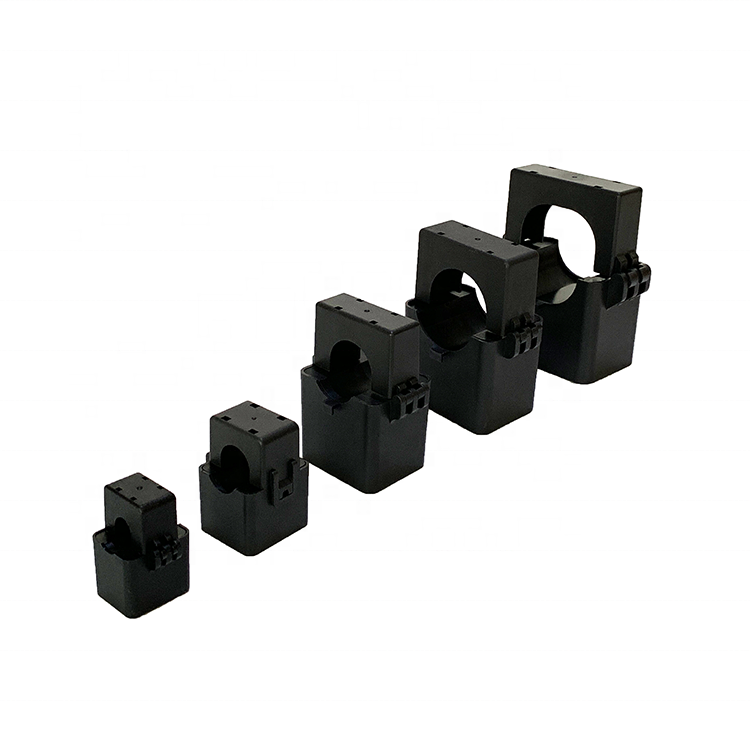

Transformator Arus Inti Terpisah
Keterangan
| Nama Produk | Transformator Arus Inti Terpisah |
| P/N | MLSC-2145 |
| Metode instalasi | Kabel timah |
| Arus Primer | 50A, 100A, 150A, 200A, 300A, 500A, 1000A |
| Bahan Inti | Inti Ferit; Inti Baja Silikon (CRGO); Inti Ultra Kristalin |
| Output Terukur | 0,333V(AC); 0~500 mA |
| Rasio Putaran | Jam 1:20;1:30;1:40;1:60 |
| Ketepatan | 0,1, 0,2, 0,5 ±1% |
| Resistansi Beban | 10Ω |
| IDiameter Dalam | 8,16,25,32,40,55 atau permintaan |
| Kesalahan Fase | <15',<30' |
| Resistansi isolasi | ≥500MΩ (500VDC) |
| Isolasi menahan tegangan | 2,5KV/60Detik |
| Frekuensi Operasi | 50-400Hz |
| Suhu Operasional | -25℃ ~ +70℃ |
| Casing Luar | PBT Tahan Api |
| Aaplikasi | Pengukuran Arus, Pemantauan Beban Listrik, Produk Energi dan Sub-Pengukuran, Instrumen dan Sensor, Peralatan Jaringan |
Fitur

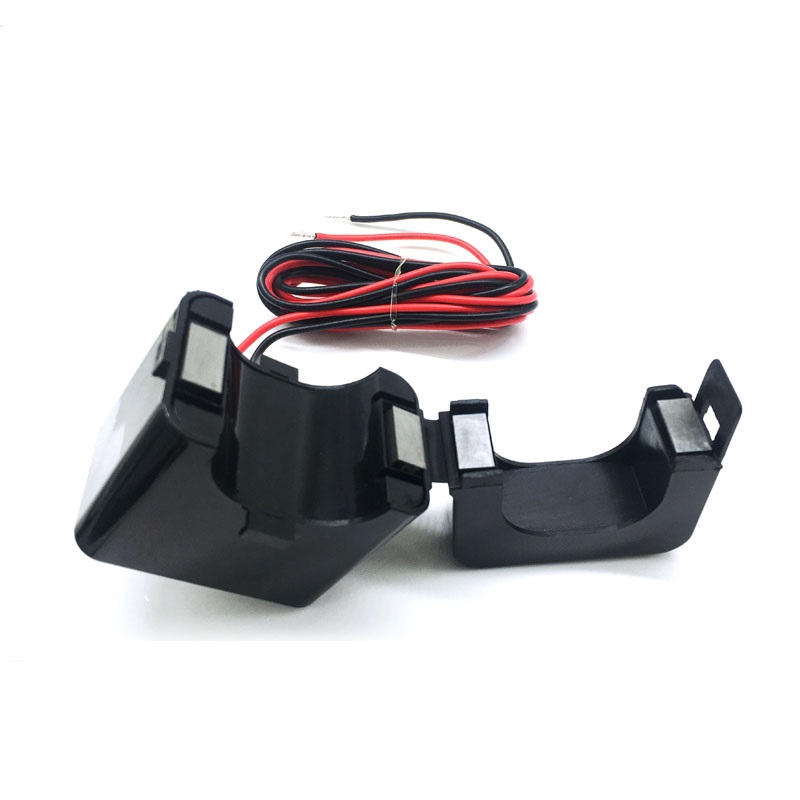

Desain inti jepit, lebih aman, pemasangan lebih mudah, portabel, tidak perlu memutus aliran listrik saat menyesuaikan induktansi.
Membandingkan bahan lain, dengan akurasi tinggi, karena permeabilitas nanokristalin yang tinggi.
Konservasi energi & perlindungan lingkungan, pasar potensial yang besar
Jendela bagian dalam yang lebar, memungkinkan penjepitan kabel besar atau bus-bar
| Iarus masukan | Akeluaran yang tersedia | |
| Ckeluaran saat ini | Vkeluaran tegangan | |

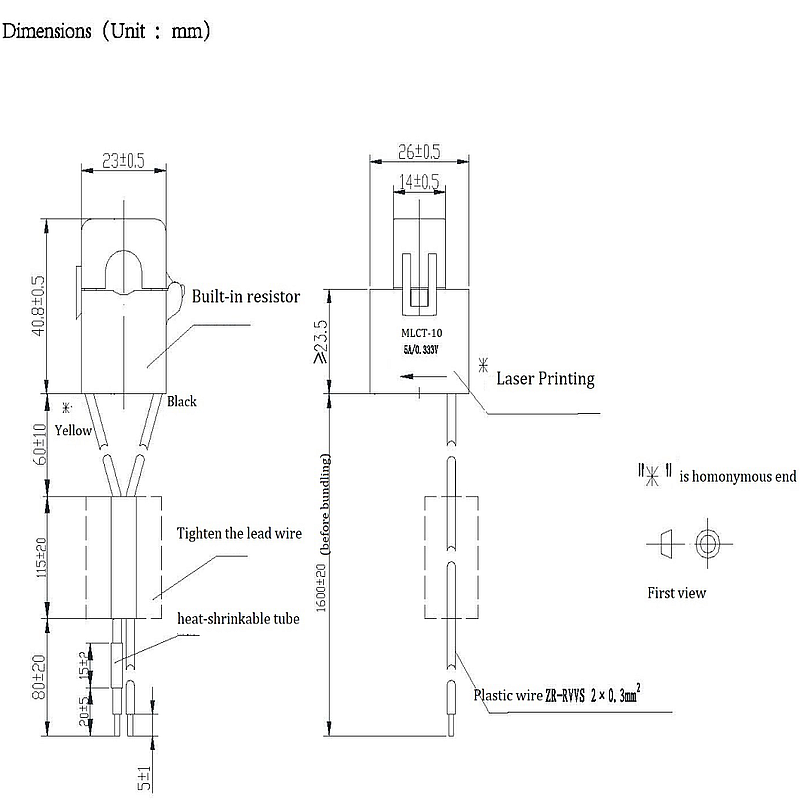

| Seri MCT10 | ||
| 15A |
5mA; 10mA; 20mA; 30mA |
0,25V;0,33V;0,5V;1V;2V |
| 30A | ||
| 50A | ||
| 60A | ||
| 75A | ||

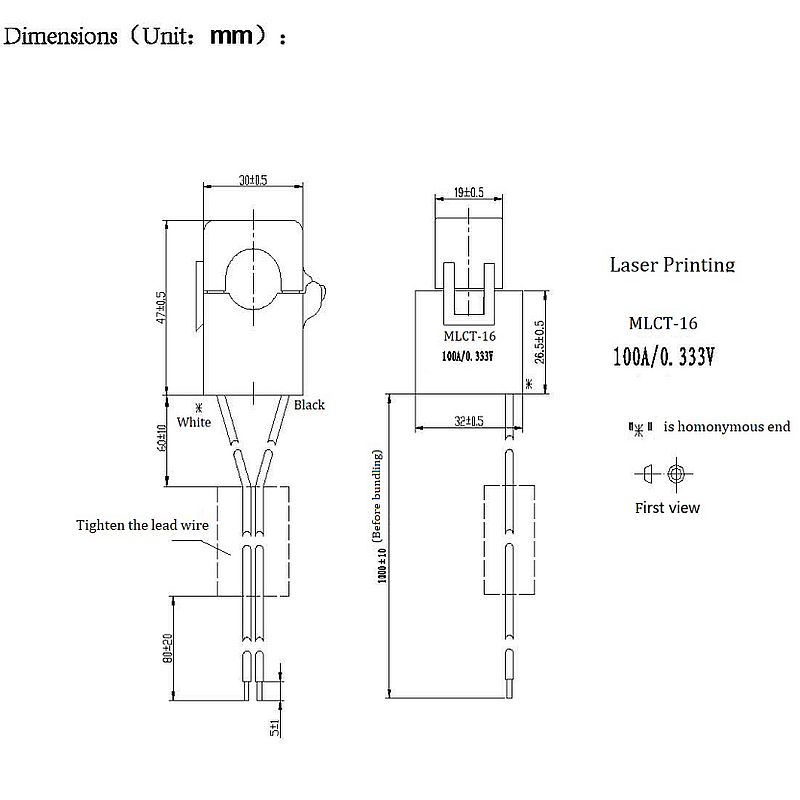

| Seri MCT16 | ||
| 50A |
20mA; 33,3mA; Tegangan 40mA;50mA;100mA |
0,25V;0,33V;0,5V;1V;2V |
| 80A | ||
| 100A | ||
| 120A | ||
| 150A | ||
| Seri MCT24 | ||
| 100A |
5A (Arus sekunder) |
1VA;2,5VA;5VA; (Beban) |
| 150A | ||
| 200A | ||
| 250A | ||
| 300A | ||
| Seri MCT30 | ||
| 200A |
20mA;33,3mA; Tegangan 40mA;50mA; 100mA;1A;5A |
0,25V;0,33V;0,5V;1V;2V |
| 300A | ||
| 400A | ||
| 500A | ||
| 600A | ||
