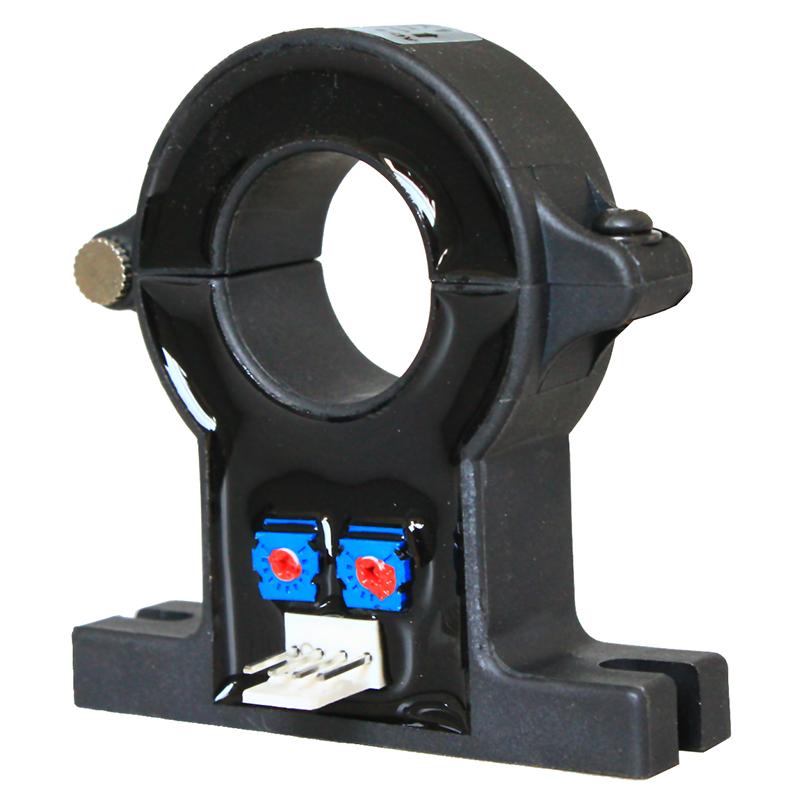

Przetwornik czujnika prądu Halla Podział prądu
Opis
| Nazwa produktu | Przetwornik czujnika prądu Halla Podział prądu |
| P/N. | MLRH-2147 |
| Prąd podstawowy | 20/50/100/200A/300A/400A |
| Napięcie wyjściowe | Pojedyncza moc 2,5 ± 2 V. |
| Podwójna moc | Podwójna moc 0 ± 4 V. |
| Izolacja wytrzymująca napięcie | 3KV/1min |
| Częstotliwość robocza | 50-60 Hz |
| Temperatura robocza | -40 ℃ ~ +85 ℃ |
| Izolacja | Zakapulowana żywica epoksydowa |
| Obudowa zewnętrzna | Flame Retardant Pbt |
| Application | Zmienna częstotliwość urządzeń elektrycznych, falownika, napęd zmiennej AC/DC Zasilacze w trybie przełączanym (SMPS), zasilacze nieprzerwane (UPS), |
Cechy
Łatwa instalacja
Struktura okna
Niskie zużycie energii, bardzo dobra liniowość
Tylko jeden projekt dla szerokiego zakresu ocen bieżących
Duża odporność na zakłócenia zewnętrzne
Brak strat wstawienia
Czujnik prądu prądu podwójnego
Dane elektryczne (TA = 25ºC ± 5ºC)
| Znamione dane wejściowe | IPN | 20/50/100 | A |
| Zakres pomiarowy | IP | ± 30/± 75/± 150 | A |
| Napięcie wyjściowe | Vo | ± 4,0*(iP/IPN) | V |
| Obciążenie obciążenia | RL | > 10 | KΩ |
| Napięcie zasilania | VC | （± 12 ～ ± 15） ± 5% | V |
| Dokładność | XG | @Ipn, t = 25 ° C <± 1,0 | % |
| Napięcie przesunięcia | VOE | @Ip = 0, t = 25 ° C <± 25 | mV |
| Zmiana temperatury VOE | VOT | @Ip = 0, -40 ~ +85 ° C <± 1,0// <± 0,5/<± 0,5 | MV/℃ |
| Zmiana temperatury VO | VOS | @Ip = ipn, -40 ~ +85 ° C <± 2,5 | % |
| Napięcie przesunięcia histerezy | VOH | @Ip = 0, po 1*ipn <± 25 | mV |
| Błąd liniowości | εr | <1,0 | %Fs |
| di/dt | > 100 | A/μs | |
| Czas odpowiedzi | tra | @90% IPN <5,0 | μs |
| Zużycie energii | IC | @+15v <23 | mA |
| @-15v <4.5 | mA | ||
| Przepustowość łącza | BW | @-3db, ipn DC-20 | Khz |
| Napięcie izolacji | Vd | @50/60 Hz, 1min, AC, 1,5 mA 4,0 | KV |

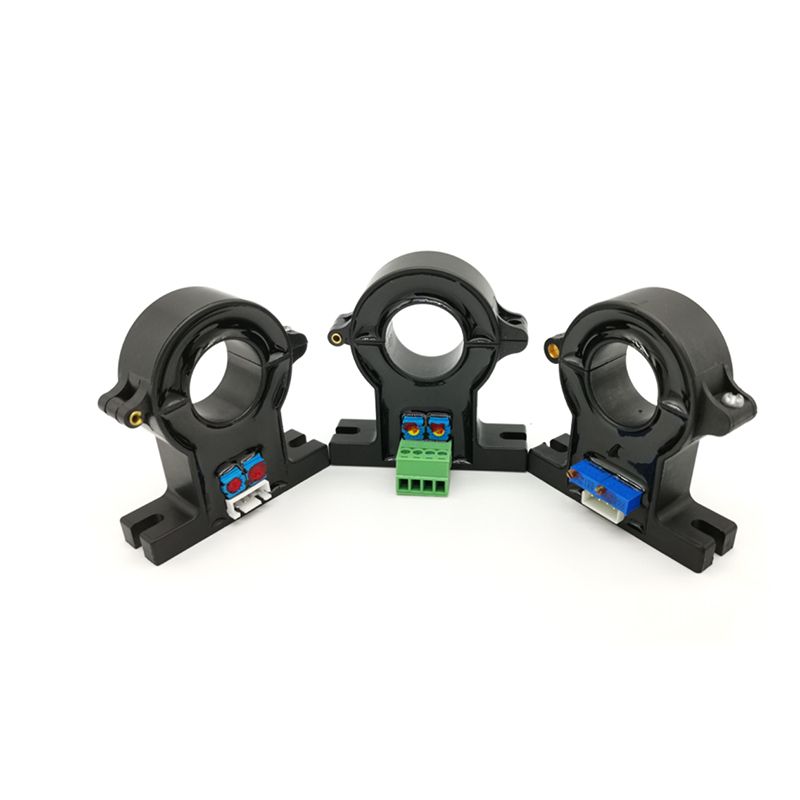

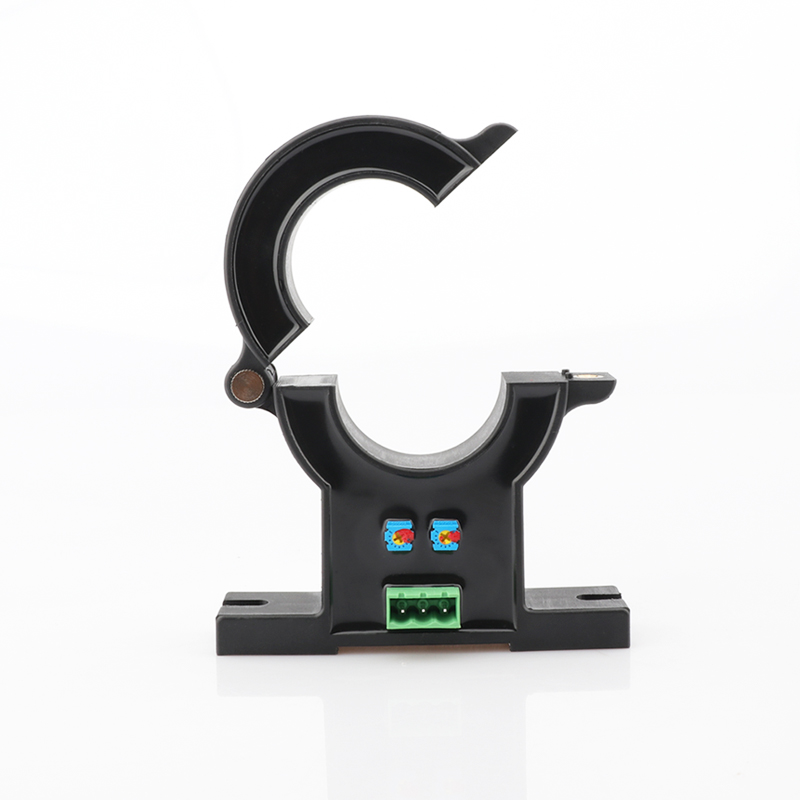

Dane elektryczne typu pierścienia ： （TA = 25 ° C, VC =+12.0VDC, RL = 2KΩ）
| Parametr | MLRH-50A/2 V. | MLRH-100A/2 V. | MLRH-200A/2 V. | MLRH-300A/2 V. | MLRH-400A/2 V. | Jednostka | |
| Znamione dane wejściowe | IPN | 50 | 100 | 200 | 300 | 400 | A |
| Zakres pomiarowy | IP | 0 ～ ± 50 | 0 ～ ± 100 | 0 ～ ± 200 | 0 ～ ± 300 | 0 ～ ± 400 | A |
| Napięcie wyjściowe | Vo |
| 2,500 ± 2,0*(iP/IPN) |
| V | ||
| Napięcie wyjściowe | Vo | @Ip = 0, t = 25 ° C. | 2.500 |
| V | ||
| Obciążenie obciążenia | RL |
| > 2 |
| KΩ | ||
| Napięcie zasilania | VC |
| +12,0 ± 5% |
| V | ||
| Dokładność | XG | @IPN, T = 25 ° C. | <± 1,0 | % | |||
| Napięcie przesunięcia | VOE | @IP= 0, t = 25 ° C. | <± 25 | mV | |||
| Zmiana temperatury VOE | VOT | @IP= 0, -40 ~ +85 ° C. | <± 1,0 | MV/℃ | |||
| Napięcie przesunięcia histerezy | VOH | @Ip = 0, po 1*ipn | <± 20 | mV | |||
| Błąd liniowości | εr | <1,0 | %Fs | ||||
| di/dt |
| > 100 | A/µs | ||||
| Czas odpowiedzi | tra | @90% IPN | <3,0 | µs | |||
| Zużycie energii | IC | 15 | mA | ||||
| Przepustowość łącza | BW | @-3db, ipn | DC-20 | Khz | |||
| Napięcie izolacji | Vd | @50/60 Hz, 1min, AC | 2.5 | KV | |||
Dane ogólne ：
| 参数 Parametr | 符号 Symbol | 数值 Wartość | 单位 Jednostka |
| Temperatura robocza | TA | -40 ~ +85 | ° C. |
| Temperatura przechowywania | Ts | -55 ~ +125 | ° C. |
| Waga | m | 70 | g |
| Materiał z tworzywa sztucznego | PBT G30/G15, UL94- v0; | ||
| Standardy | IEC60950-1: 2001 | ||
| EN50178: 1998 | |||
| SJ20790-2000 | |||

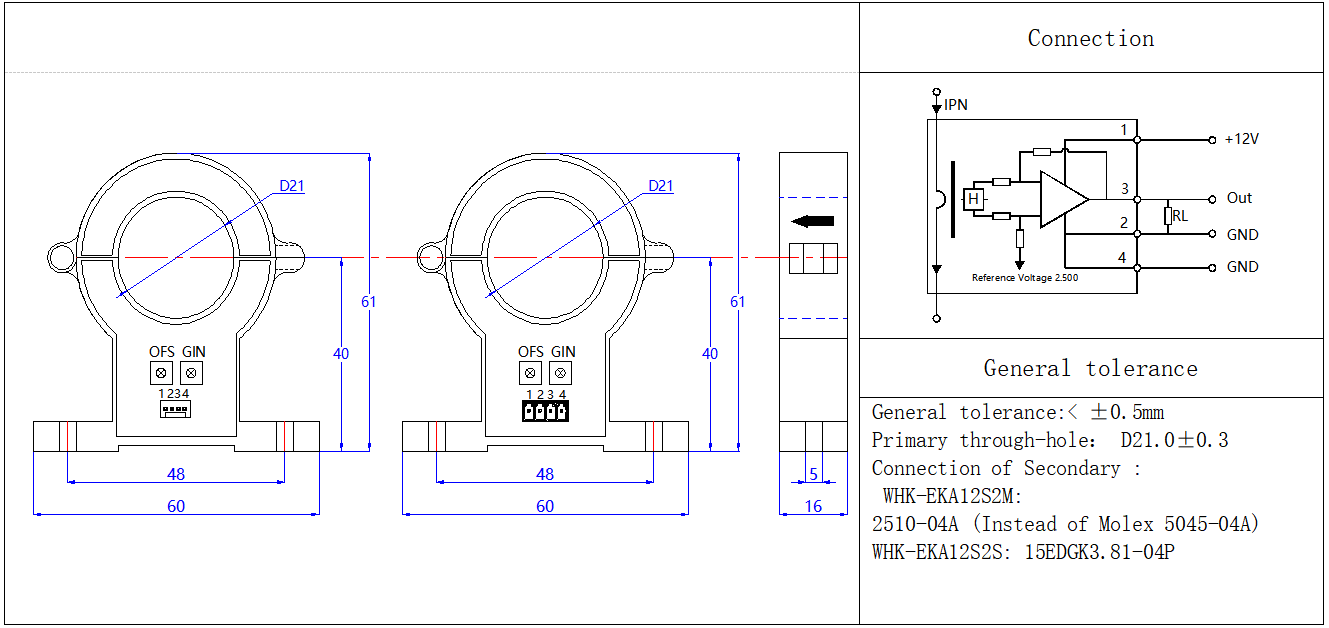

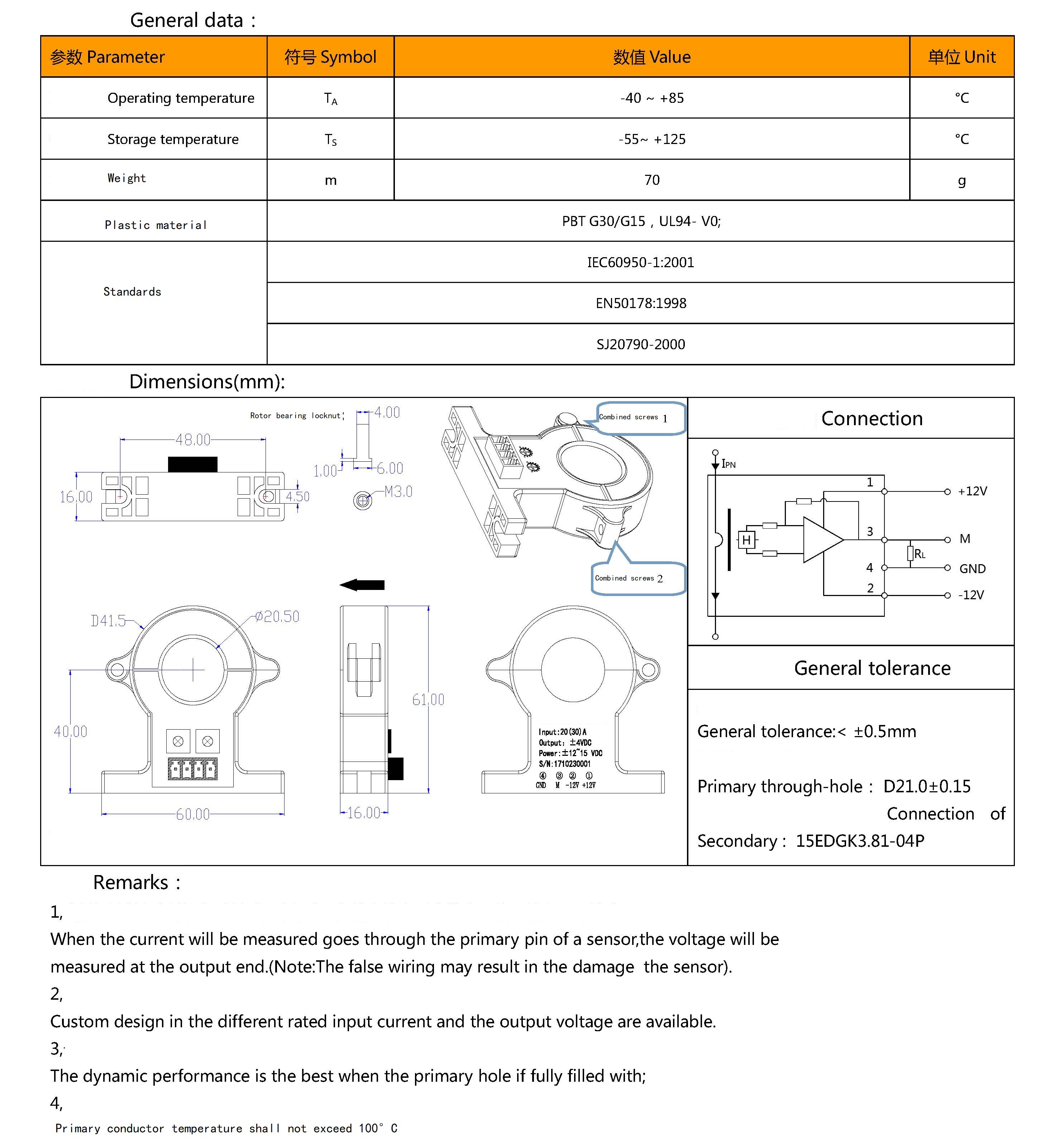

Wymiary (MM):
Uwagi:
1, gdy zmierzony prąd przechodzi przez pierwotny kod czujnika, napięcie zostanie wyrównane na końcu wyjściowym. (Uwaga: fałszywe okablowanie może spowodować uszkodzenie czujnika).
2, Dostępne są niestandardowe projektowanie w różnych prądu wejściowym i napięcie wyjściowe.
3, wydajność dynamiczna jest najlepsza, gdy otwór pierwotny, jeśli jest w pełni wypełniony;
4, pierwotny przewodnik powinien wynosić <100 ° C;

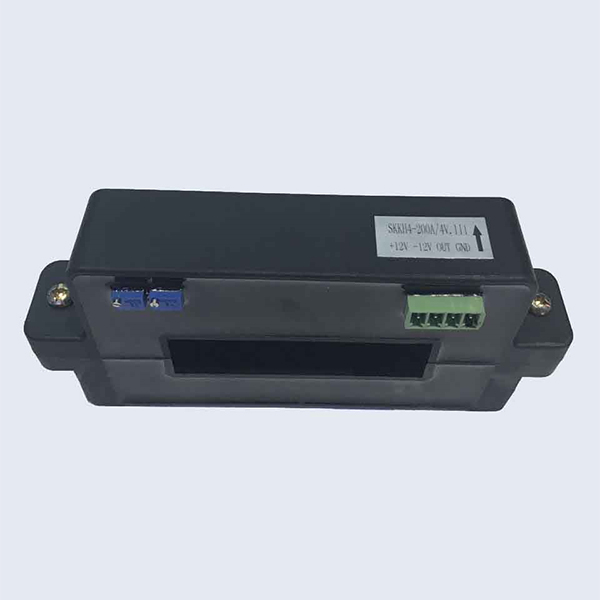

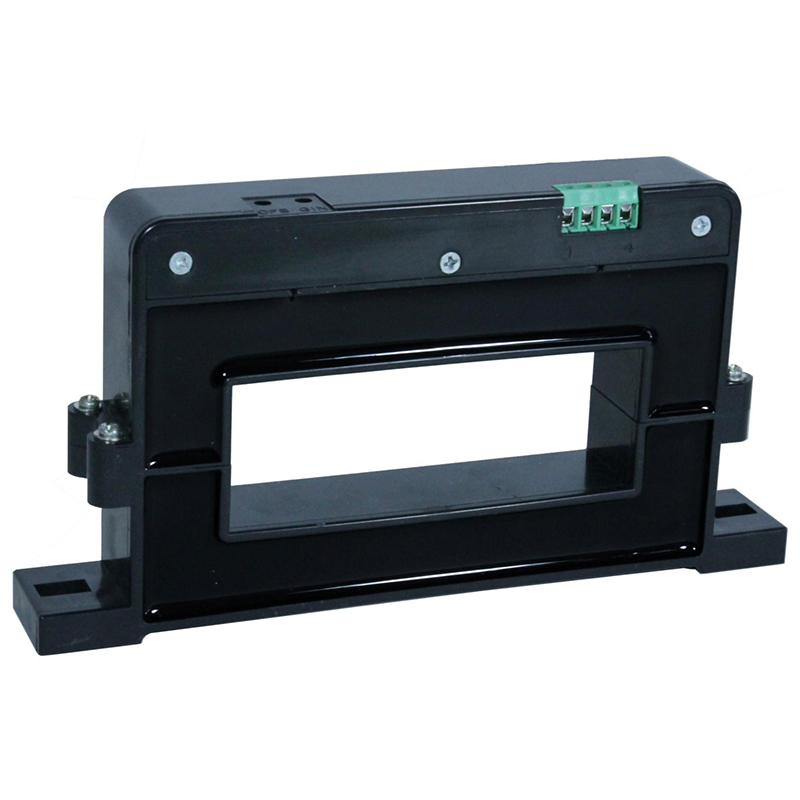

Dane elektryczne typu prostokątnego ： （TA = 25 ° C, VC =+12.0VDC, RL = 2KΩ）
| Parametr | Mlrh-200A/2 V. | Mlrh4-600A/2 V. | Mlrh4-800A/2 V. | Mlrh4-1000A/2 V. | Mlrh4-1200A/2 V. | Mlrh4-2000A/2 V. | Jednostka | |
| Znamione dane wejściowe | Ipn | 200 | 600 | 800 | 1000 | 1200 | 2000 | A |
| Zakres pomiarowy | IP | 0 ～ ± 200 | 0 ～ ± 600 | 0 ～ ± 800 | 0 ～ ± 1000 | 0 ～ ± 1200 | 0 ～ ± 2000 | A |
| Napięcie wyjściowe | Vo |
| 2,500 ± 2,0*(IP/IPN) |
| V | |||
| Napięcie wyjściowe | Vo | @Ip = 0, t = 25 ° C. | 2.500 |
| V | |||
| Obciążenie obciążenia | RL |
| > 2 |
| KΩ | |||
| Napięcie zasilania | VC |
| +12,0 ± 5% |
| V | |||
| Dokładność | XG | @Ipn, t = 25 ° C. | <± 1,0 | % | ||||
| Napięcie przesunięcia | Voe | @Ip = 0, t = 25 ° C. | <± 25 | mV | ||||
| Zmienność temperatury VoE | GOOD | @Ip = 0, -40 ~ +85 ° C. | <± 1,0 | MV/℃ | ||||
| Napięcie przesunięcia histerezy | Voh | @Ip = 0, po 1*ipn | <± 20 | mV | ||||
| Błąd liniowości | εr | <1,0 | %Fs | |||||
| di/dt |
| > 100 | A/µs | |||||
| Czas odpowiedzi | tra | @90% IPN | <7,0 | µs | ||||
| Zużycie energii | IC | 15 | mA | |||||
| Przepustowość łącza | BW | @-3db, ipn | DC-20 | Khz | ||||
| Napięcie izolacji | Vd | @50/60 Hz, 1min, AC | 6.0 | KV | ||||
Dane ogólne ：
| 参数 Parametr | 符号 Symbol | 数值 Wartość | 单位 Jednostka |
| Temperatura robocza | TA | -40 ~ +85 | ° C. |
| Temperatura przechowywania | Ts | -55 ~ +125 | ° C. |
| Waga | m | 200 | g |
| Materiał z tworzywa sztucznego | PBT G30/G15, UL94- v0; | ||
| Standardy | IEC60950-1: 2001 | ||
| EN50178: 1998 | |||
| SJ20790-2000 | |||

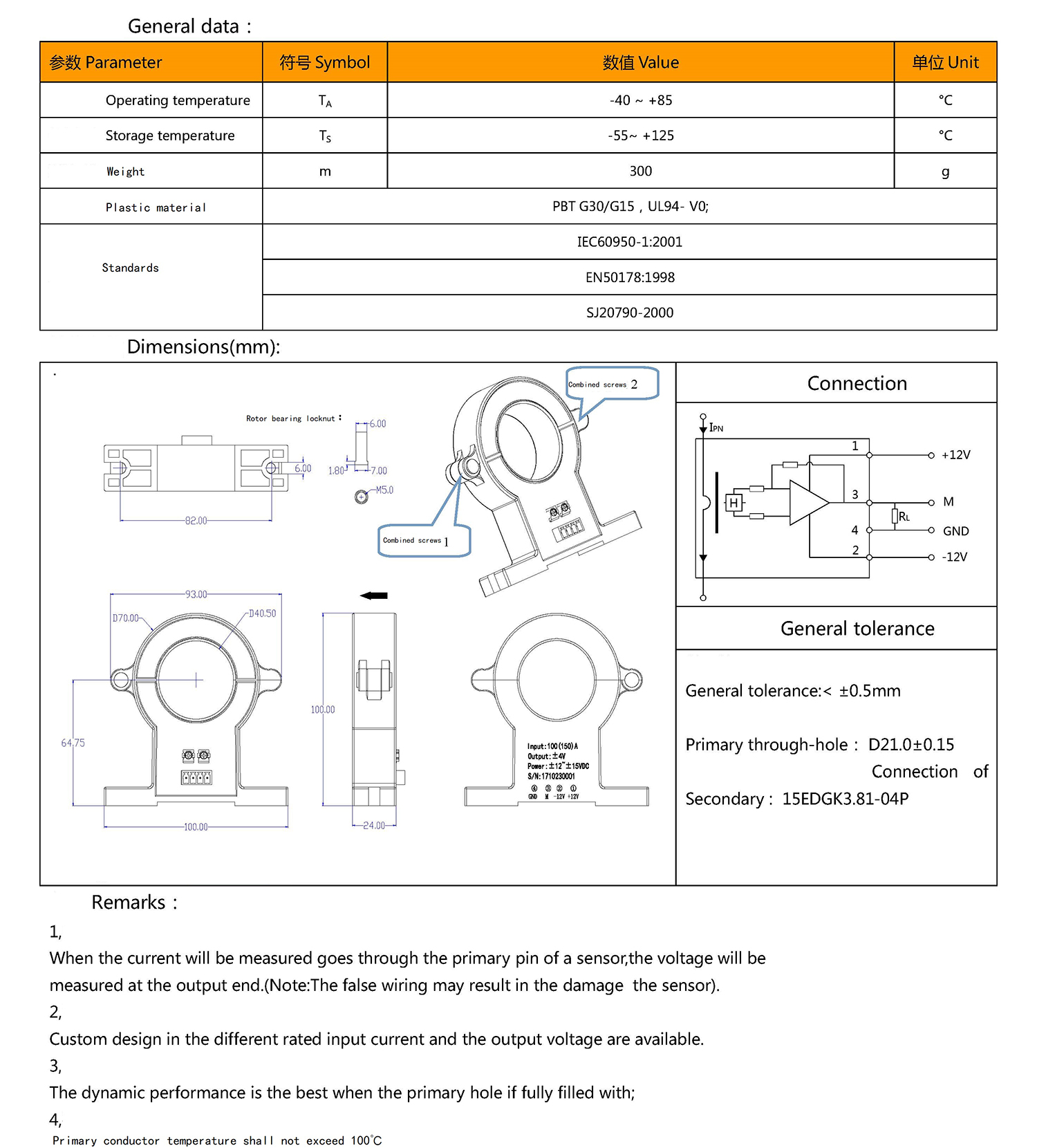

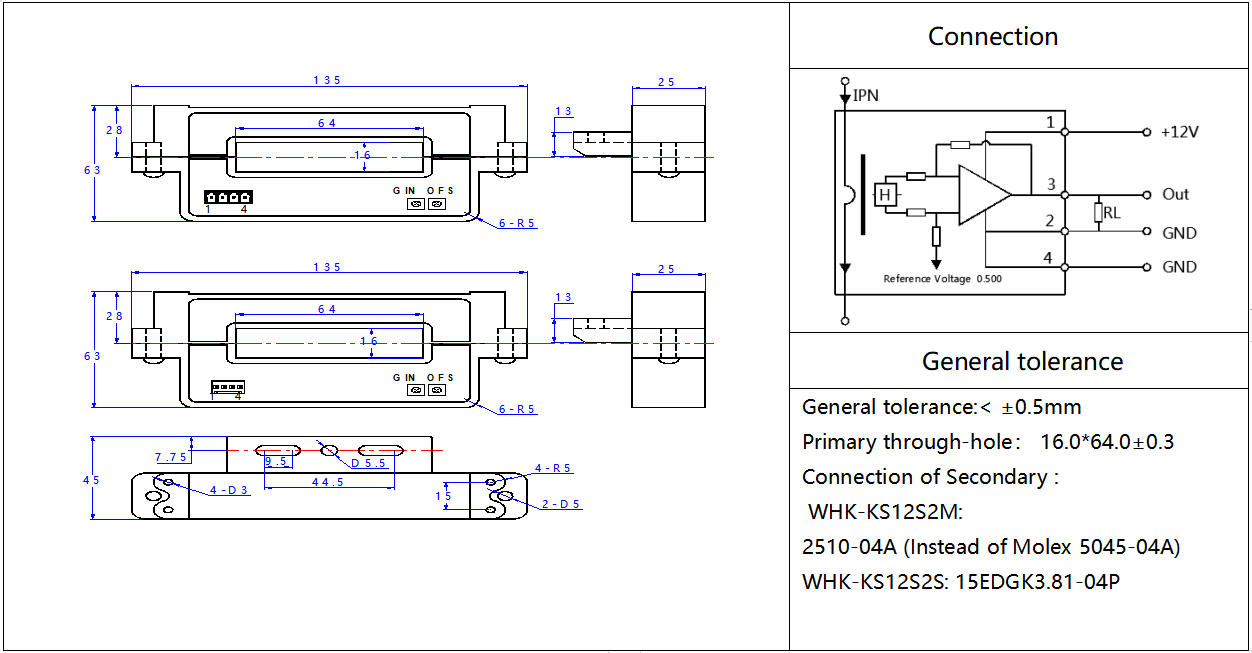

Wymiary (MM):
Uwagi:
1, gdy prąd będzie mierzony przechodzi przez pierwotną szpilkę czujnika, napięcie będzie
Mierzone na końcu wyjściowym (Uwaga: Fałszywe okablowanie może spowodować uszkodzenie czujnika).
2, Dostępne są niestandardowe projektowanie w różnych prądu wejściowym i napięcie wyjściowe.
3, wydajność dynamiczna jest najlepsza, gdy otwór pierwotny, jeśli jest w pełni wypełniony;
4, pierwotny przewodnik powinien wynosić <100 ° C;
