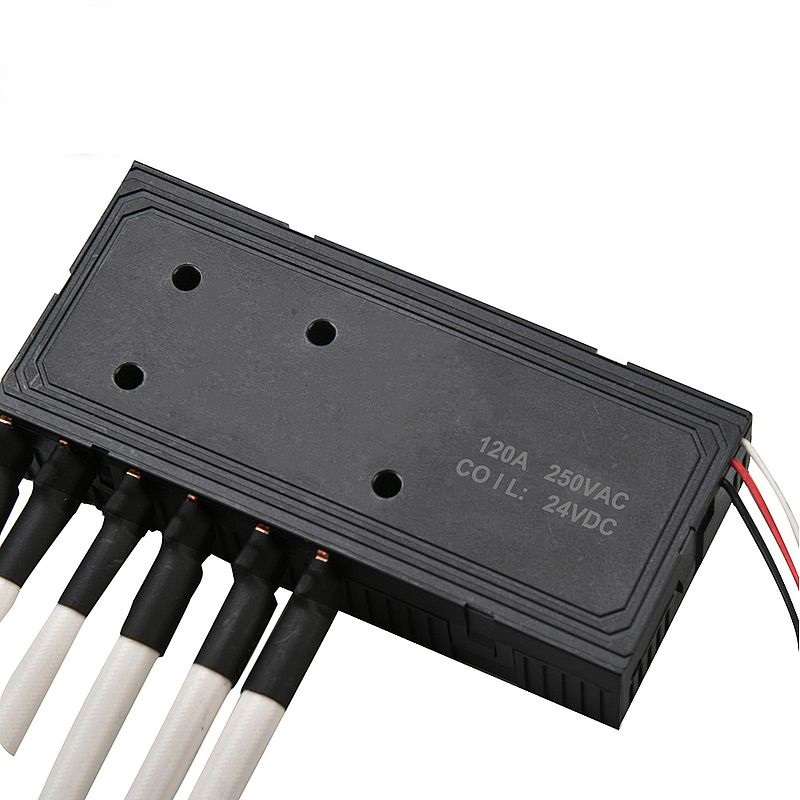

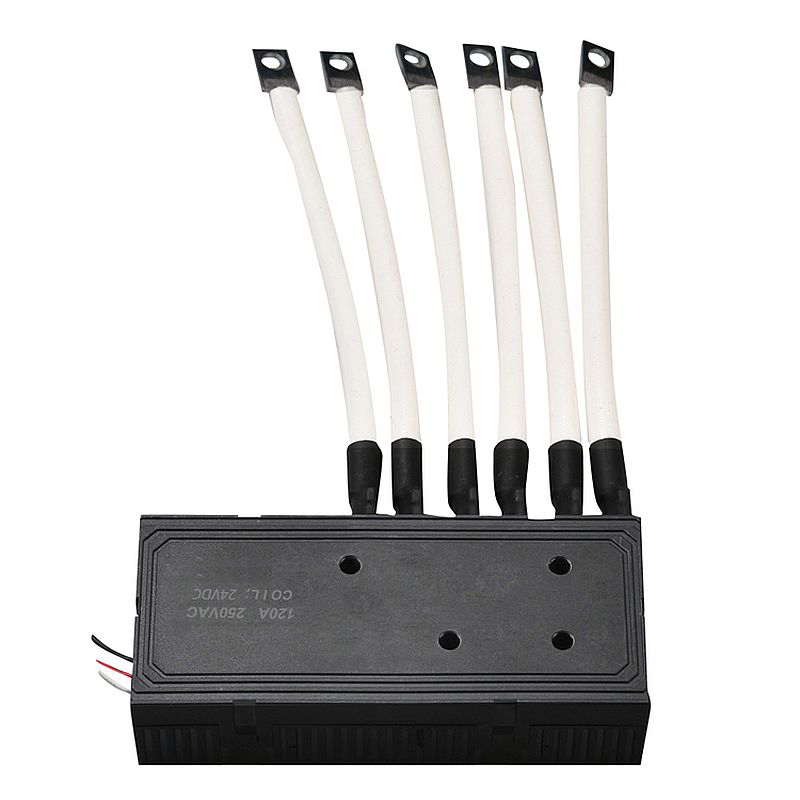

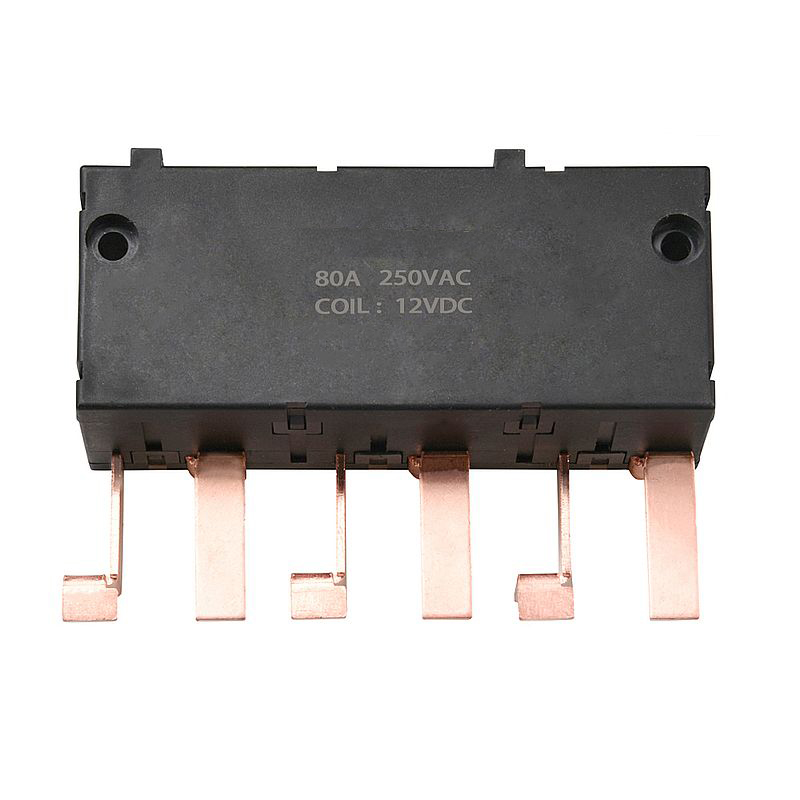

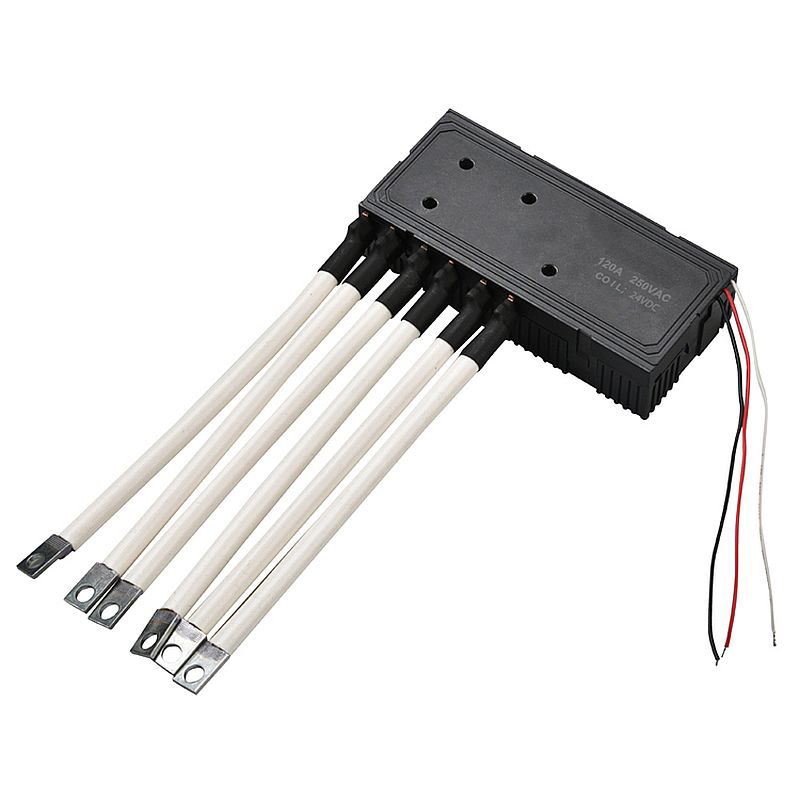

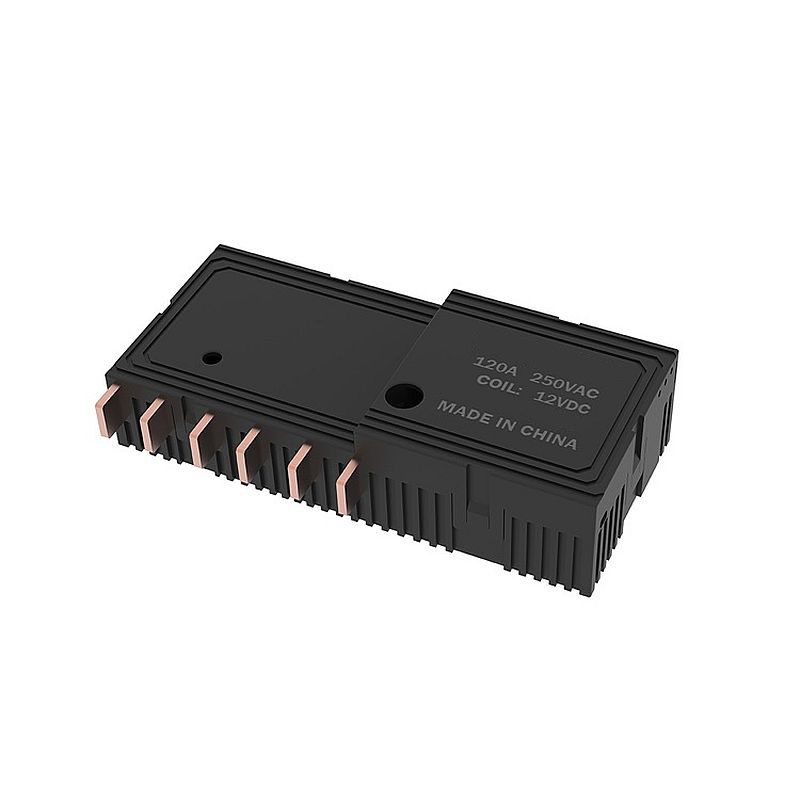

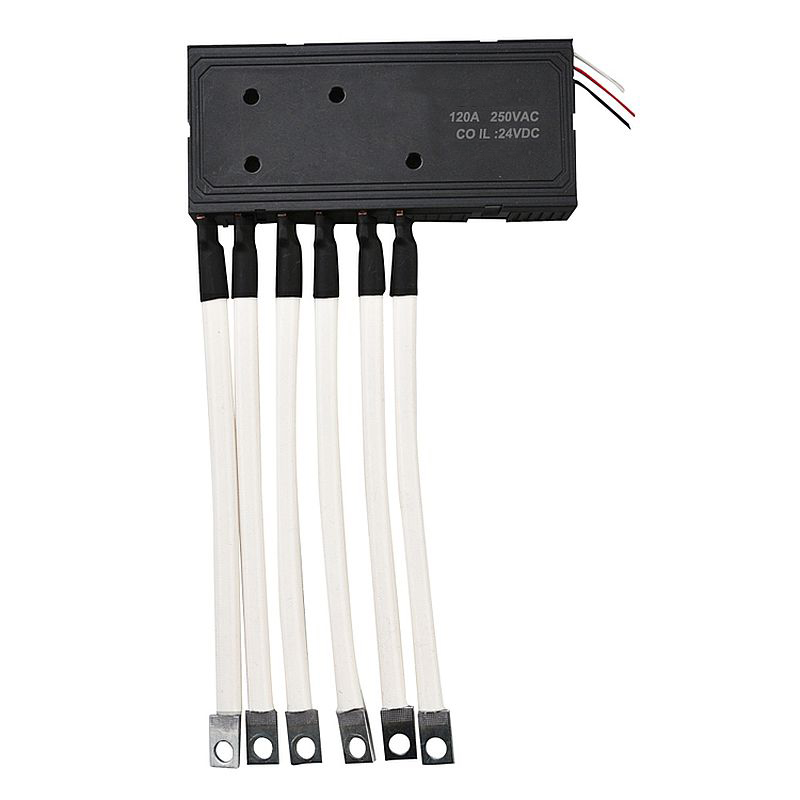

80A/100A/120A Üç Fazlı Manyetik Kilitlemeli Röle
Tanım
| Ürün Adı | 80A, 100A, 120A Üç Fazlı Manyetik Kilitlemeli Röle | |||
| P/N | MLLR-2190 | |||
| Maksimum anahtarlama akımı | 80A | 100A | 120A | |
| Maksimum anahtarlama gerilimi | 250VAC | |||
| Maksimum anahtarlama gücü | 20.000 VA | 25.000 VA | 30.000 VA | |
| Meksenel kısa devre akımı | 20.000A 10ms röle normal şekilde çalışabilir, 4.500A 10ms röle yanmaz ve patlamaz. | |||
| 3000A 10ms röle normal çalışabilir, 6000A 10ms röle yanmaz ve patlamaz. | ||||
| 3000A 10ms röle normal çalışabilir, 6000A 10ms röle yanmaz ve patlamaz. | ||||
| İletişim malzemesi | AgSnO2 | |||
| Temas direnci | 1,0 mΩ Maks. | |||
| Çalışma süresi | 30 milisaniye Maksimum | |||
| Yayın zamanı | 30 milisaniye Maksimum | |||
| Insuİndeksiyon Direnci | 1.000 mΩ Min.(DC500V) | |||
| Dielektrik dayanımı | Açık temaslar arasında | AC2000V, 50/60Hz 1 dk | ||
| Yağ ve temas noktaları arasında | AC4000V, 50/60Hz 1 dk | |||
| Titreşim direnci | Süre | 10～55Hz, çift genlik 1,5mm | ||
| Arıza | 10~55Hz, çift genlik 1,5mm | |||
| Şok direnci | Süre | 98 m/s² | ||
| Arıza | 980 m/s² | |||
| Hizmet ömrü | Elektriksel yaşam | 100.000 kez | ||
| Mekanik ömür | 10.000 kez | |||
| Ortam sıcaklığı | -40℃～+85℃ (Donma Noktası Dışında) | |||

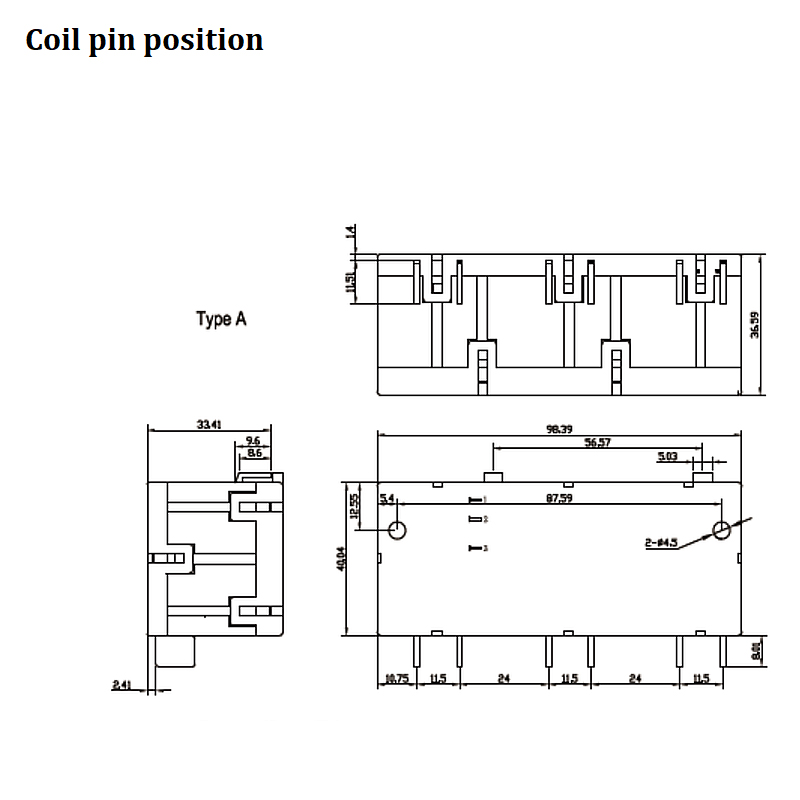

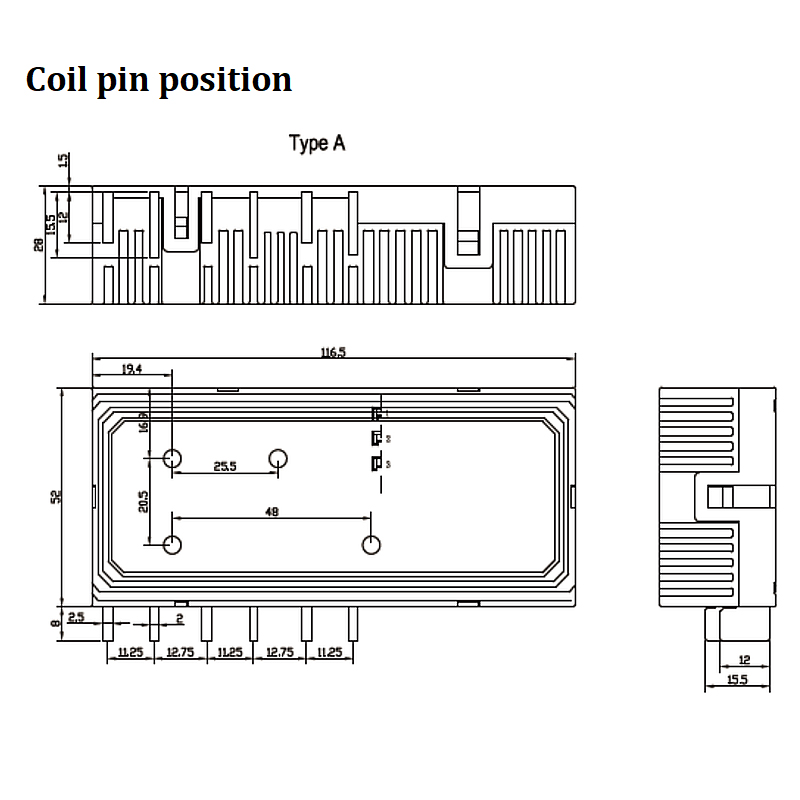

| Ağırlık/ Genel boyut | Yaklaşık 180 gram | 98,4 x 40 x 36,6 mm | ||
| Yaklaşık 210 gram | 116,5 x 52 x 28 mm | |||
| Yaklaşık 310 gram | 116,5 x 52 x 28 mm | |||
Bobin Verileri
| Cyağ voltajı (VDC) | Rezistans ±%10 (Ω) |
KapanışGerilim |
Serbest bırakmakGerilim
| Değerlendirildipgüç (W) | ||
| Stek bobin | Dçift bobin | Stek bobin | Dçift bobin | |||
| 9 | 27 | 13.5/13.5 |
≤%70 Nominal gerilim |
3W |
6W | |
| 12 | 48 | 24/24 | ||||
| 24 | 192 | 96/96 | ||||
Özellikler
Anahtarlama kapasitesi 100A, 120A

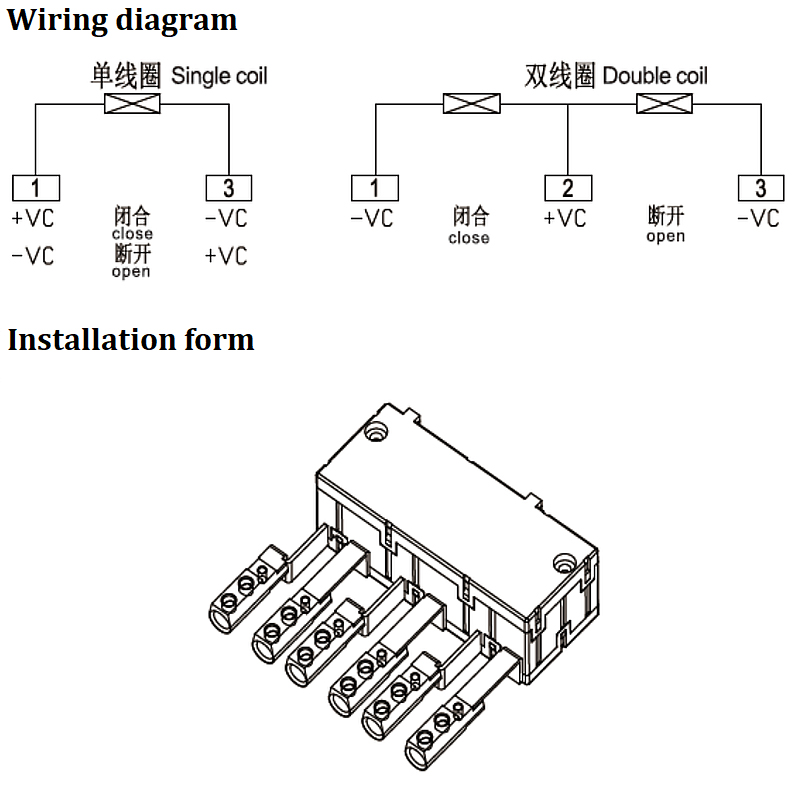

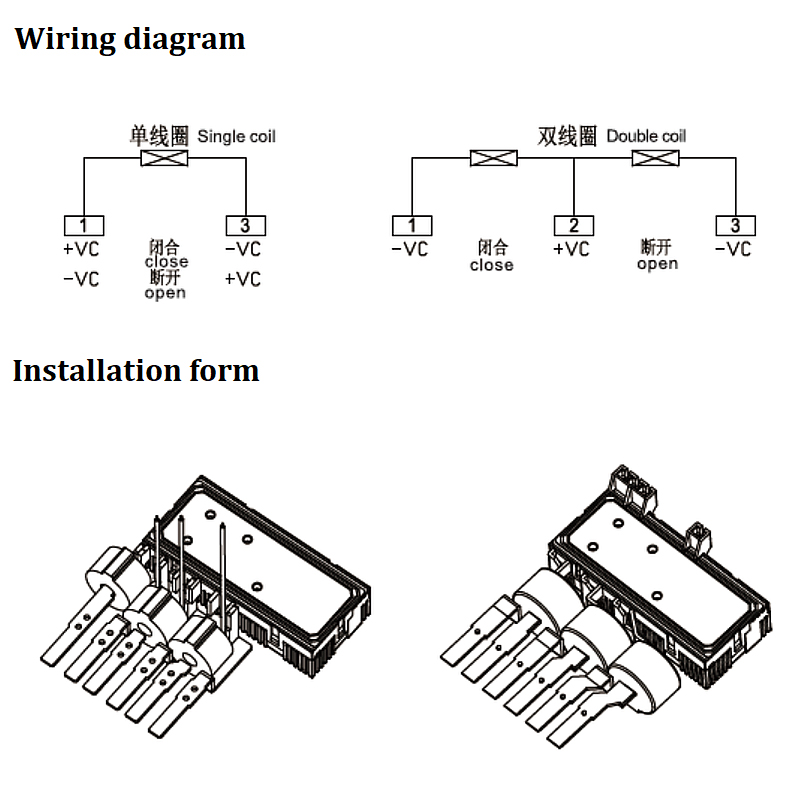

Tek ve çift bobinli seçenekler mevcuttur.
Düşük güç tüketimi
UC3 Onayı, RoHS uyumluluğu
Algılama anahtarı ile
