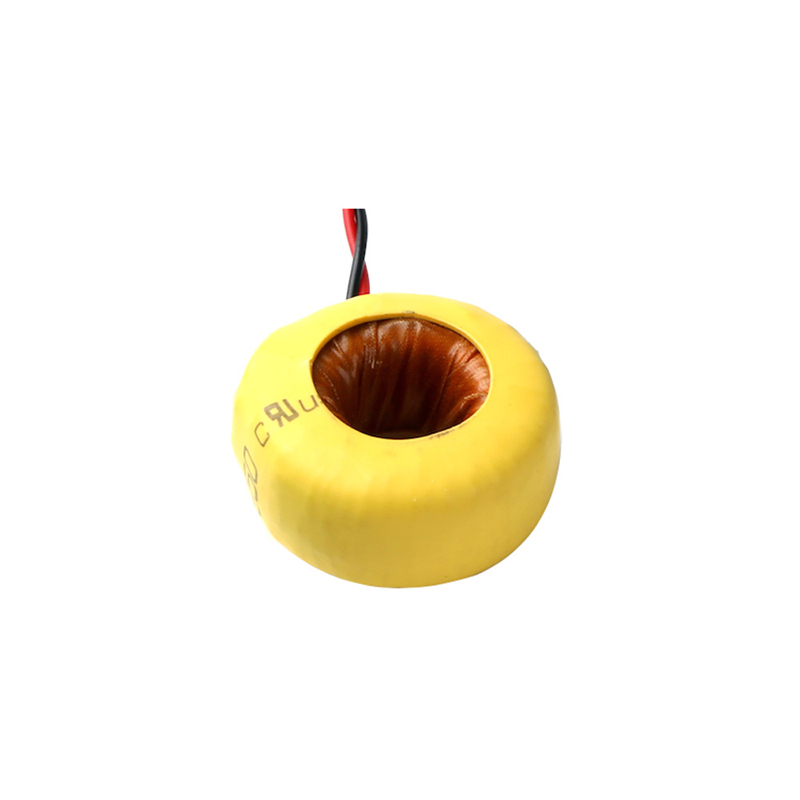

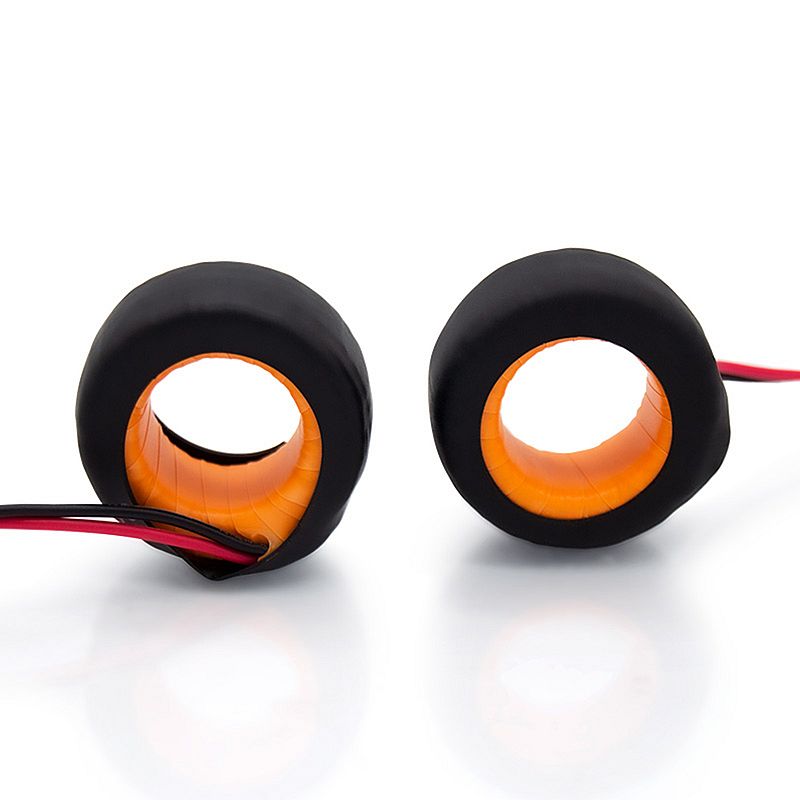

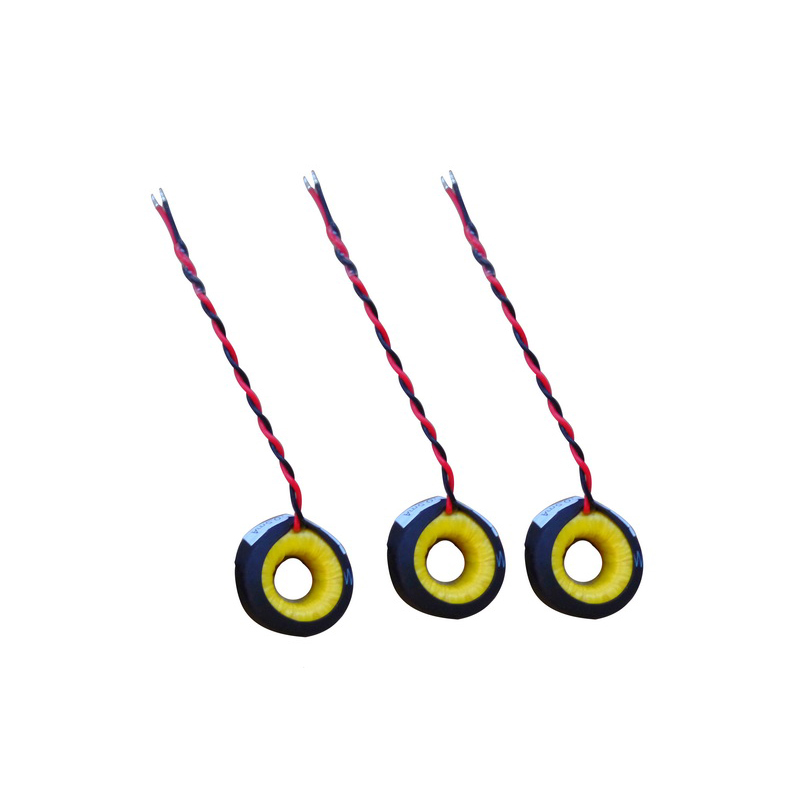

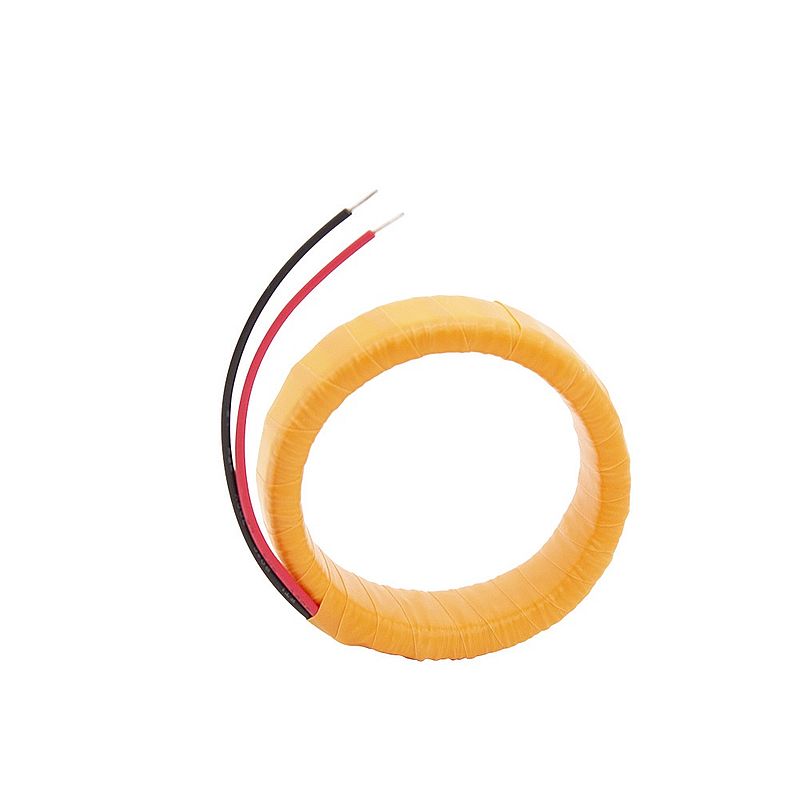

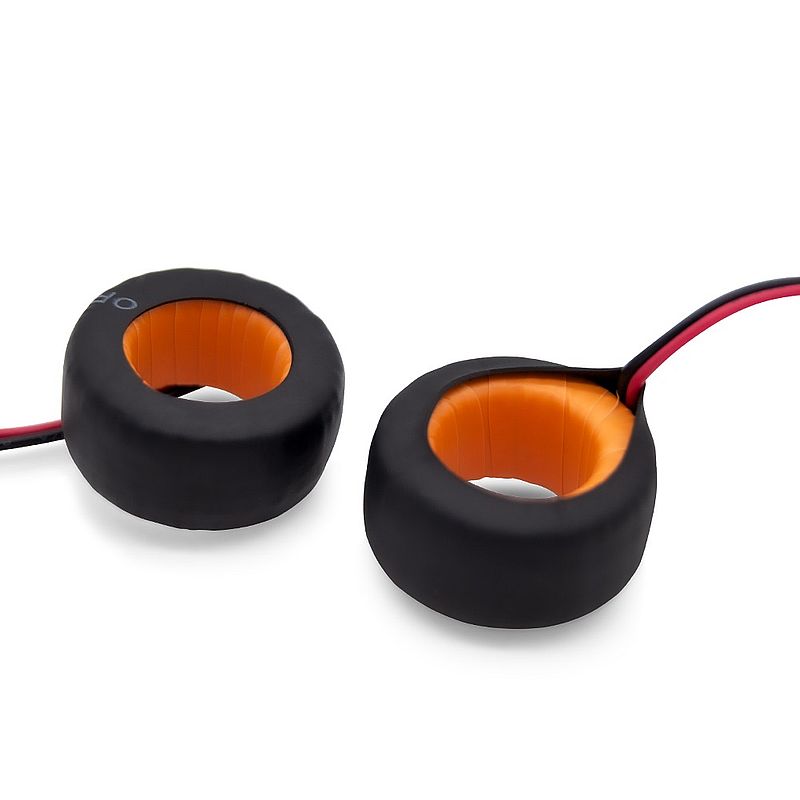

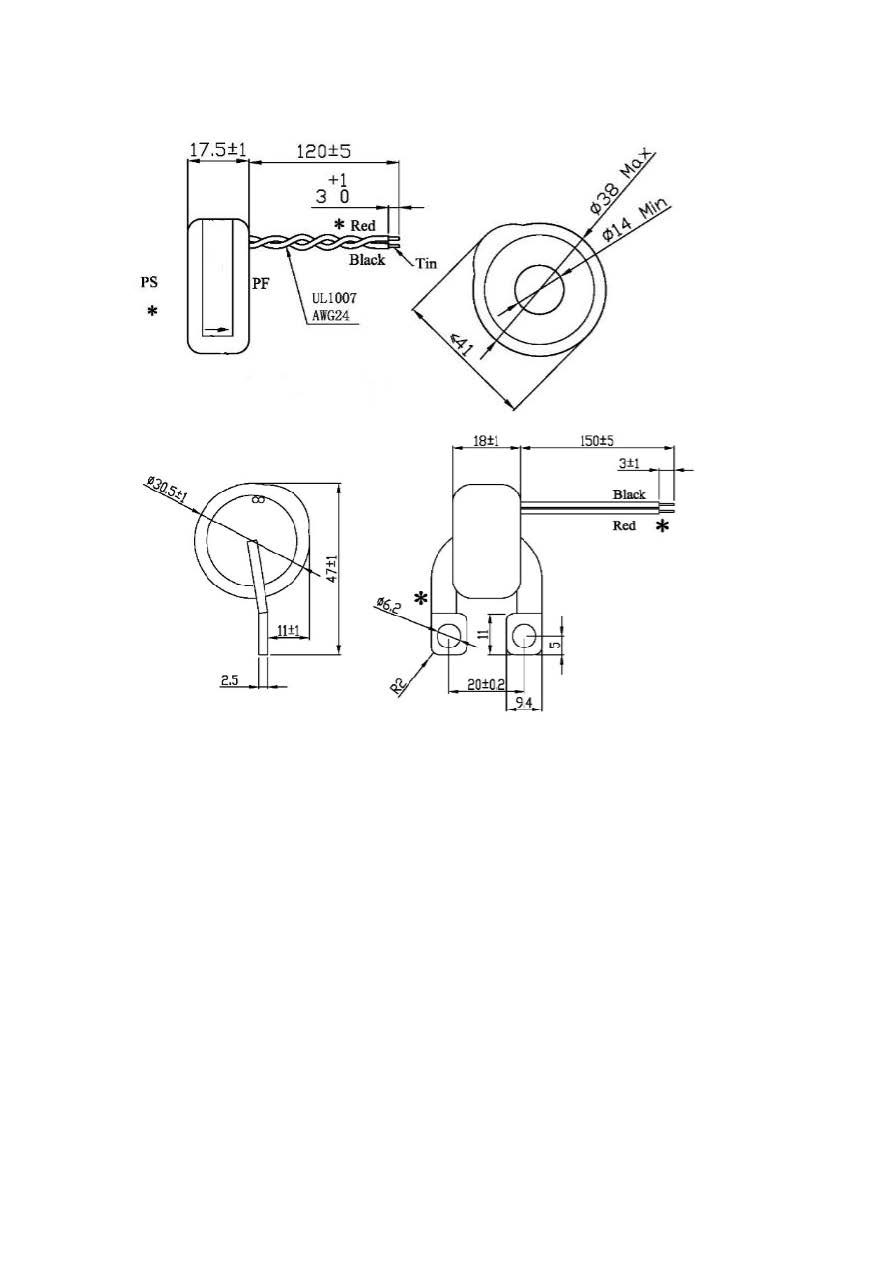

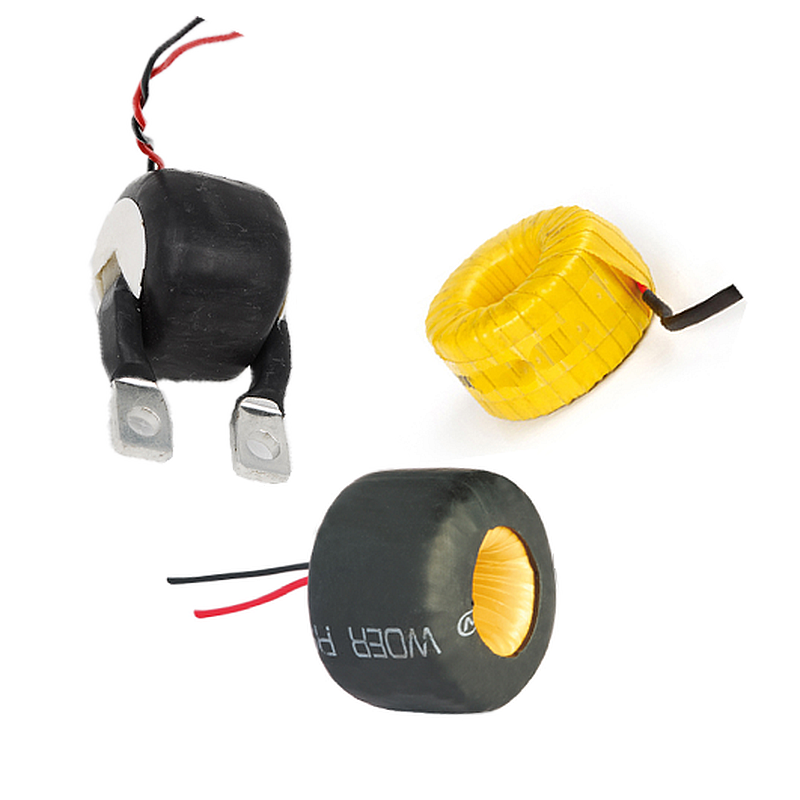

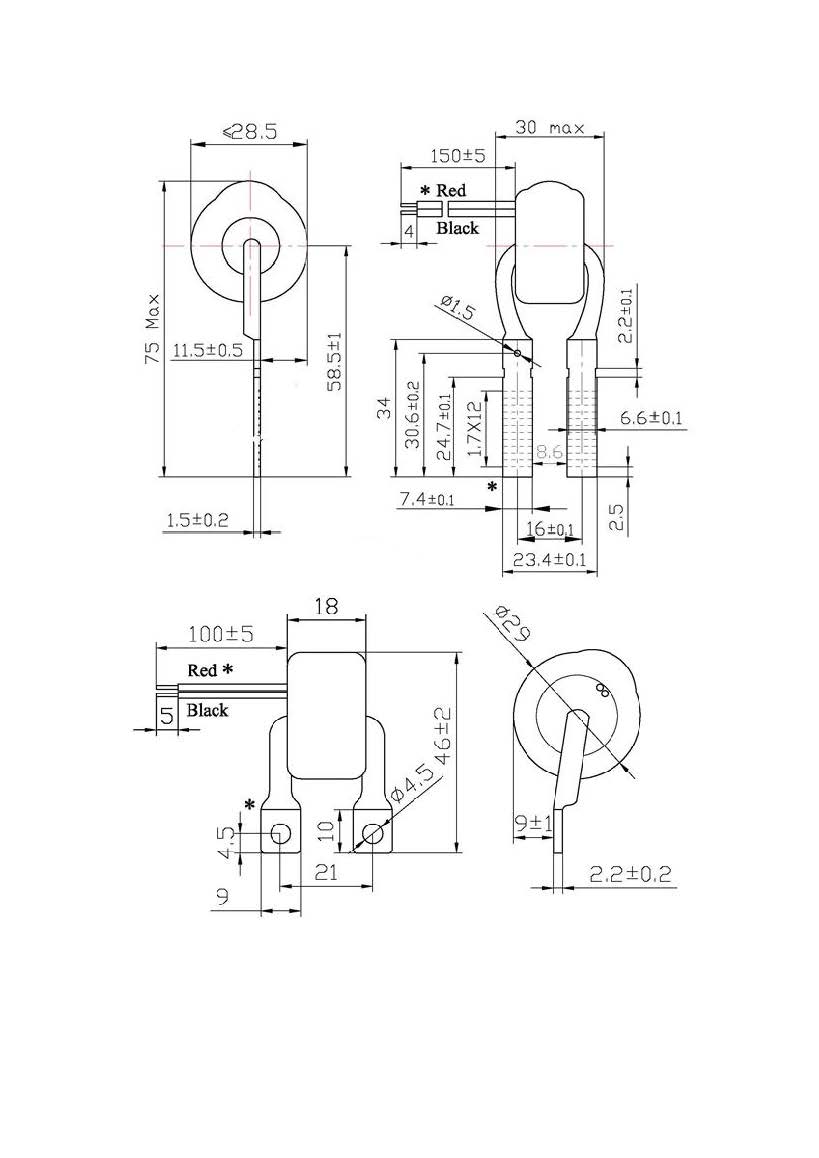

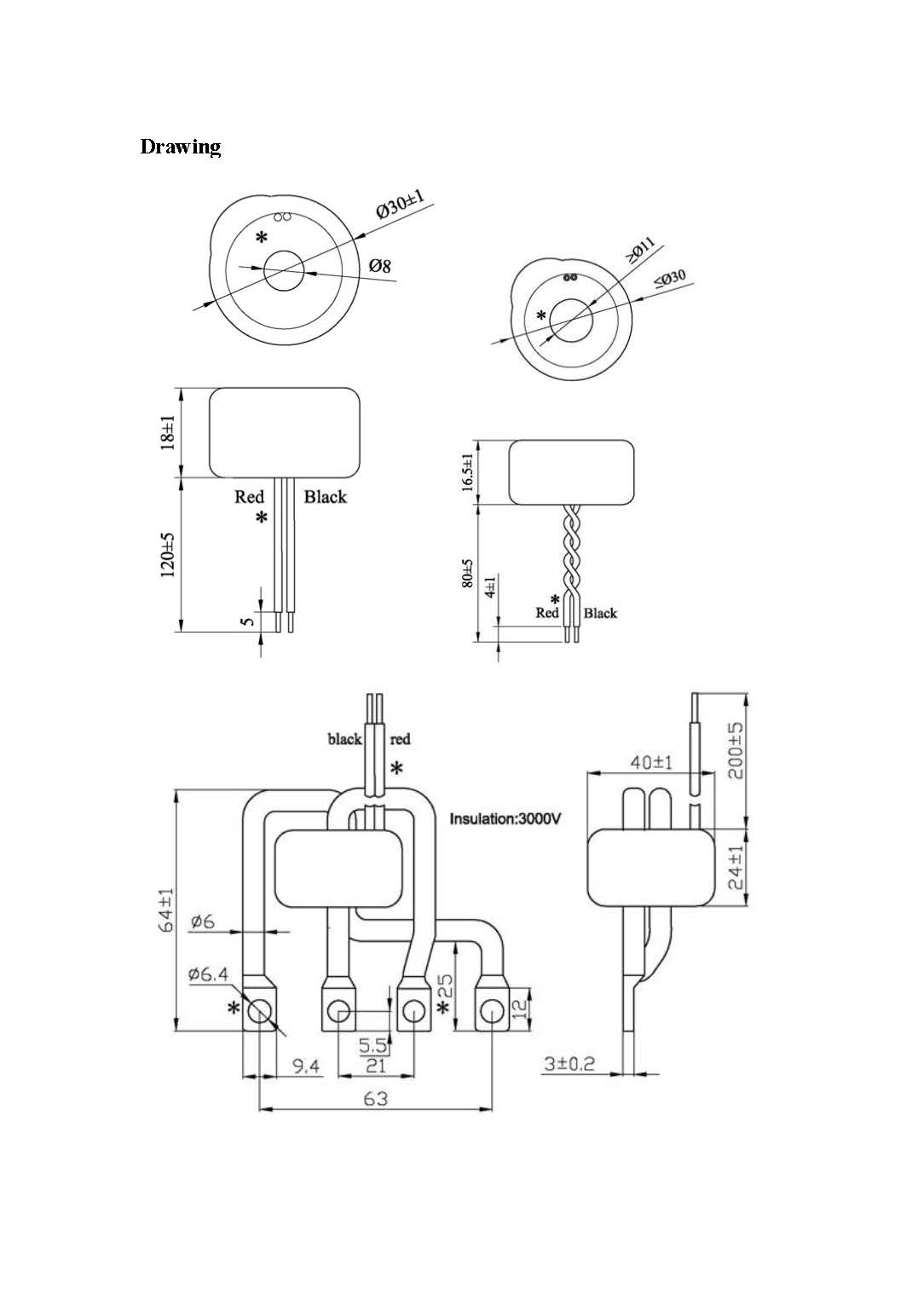

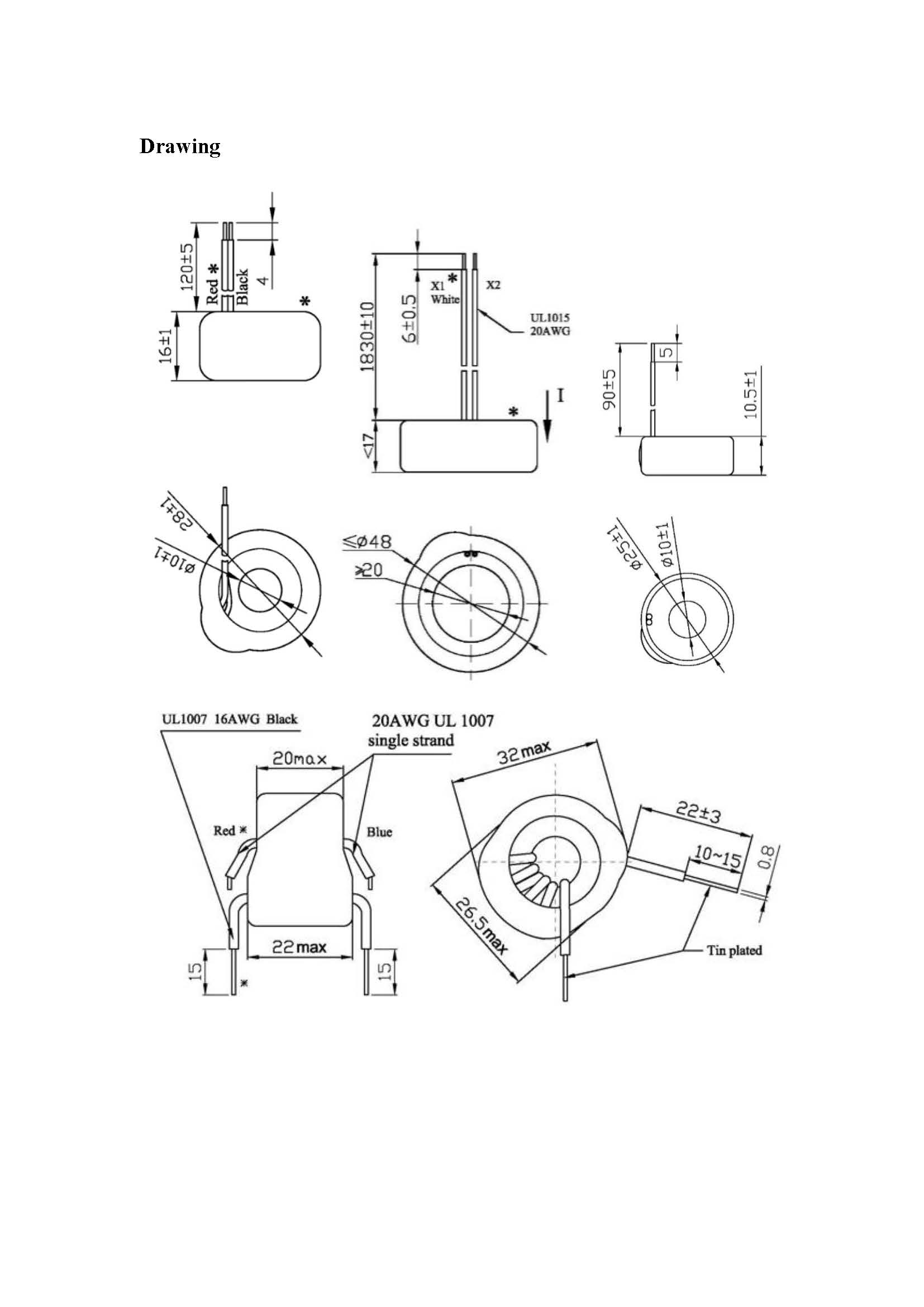

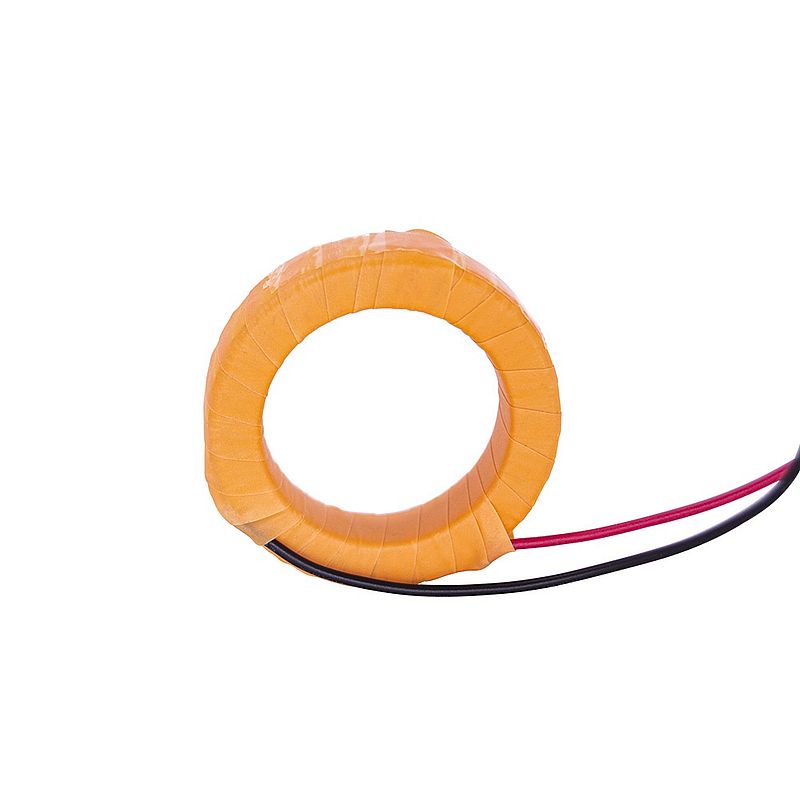

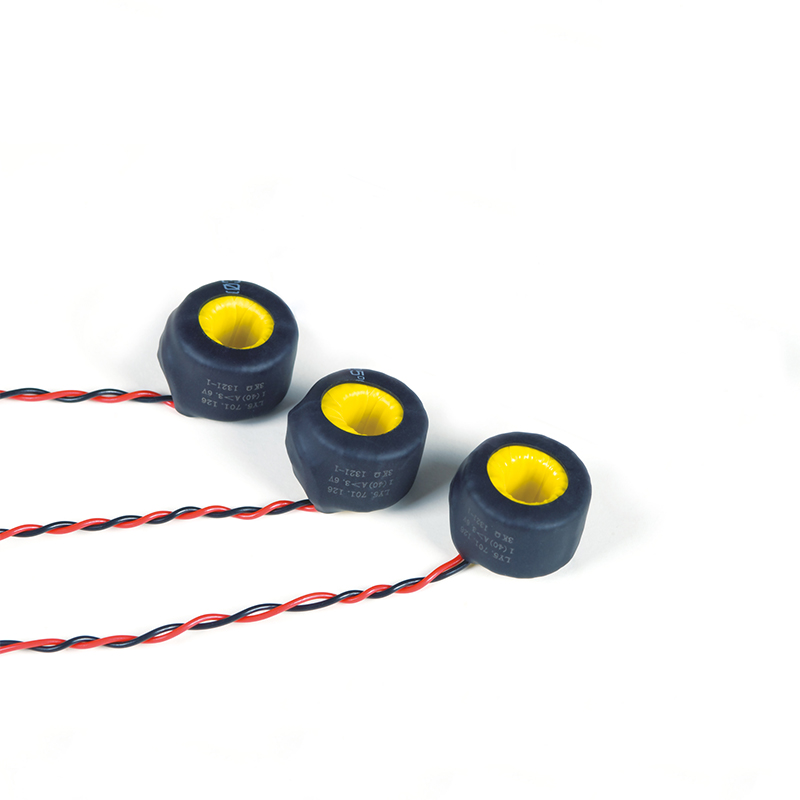

Akıllı sayaçlar için burç tipi AC/DC akım transformatörü
Tanım
| Ürün Adı | Akıllı sayaçlar için burç tipi akım transformatörü |
| P/N | MLTC-2142 |
| Kurulum yöntemi | Kurşun tel |
| Birincil Akım | 6-400A |
| Dönüş Oranı | 1:2000, 1:2500, |
| Kesinlik | 0.1/0.2/0.5 Sınıfı |
| Yük Direnci | 10Ω/20Ω |
| Ccevher Malzeme | Ultrakristalin (DC için çift çekirdekli) |
| Faz Hatası | <15' |
| Yalıtım direnci | >1000MΩ (500VDC) |
| İzolasyon dayanım gerilimi | 4000V 50Hz/60S |
| Çalışma Frekansı | 50Hz~400Hz |
| Çalışma Sıcaklığı | -40℃ ~ +95℃ |
| Kapsülleyici | Isıyla büzüşen tüp |
| Auygulama | Enerji sayacı, devre koruma, motor kontrol ekipmanları, AC elektrikli araç şarj cihazı gibi geniş uygulama alanları. |
Özellikler
Sayaç içinde kolay sabitleme
Küçük hacimli, kurulumu kolay
Daha geniş ölçüm aralığı, 400A'ya kadar.
Geniş iç delik, herhangi bir bara ve ana kablolara kolay bağlantı
Mandallı röle ile kolayca monte edilir.
Klima için:
AC ölçüm kapasitesi, nominal akımdan %20 daha yüksektir.
Önemsiz küçük genlik hatası
Son derece doğrusal, kolayca telafi edilebilir faz eğrisi
Düşük sıcaklık bağımlılığı
| Birincil Akım (A) | Dönüş Oranı | Yük Direnci (Ω) | AC Ehata (%) | Faz Kayması | Kesinlik |
| 6 | 1:2500 | 10/12.5/15/20 | <0.1 | <15 | ≤0.1 |
| 10 | |||||
| 20 | |||||
| 40 | |||||
| 60 | |||||
| 80 | |||||
| 100 | |||||
| 200 | |||||
| 400 | 1:4000 | 10 |
DC için:
Özel çift çekirdekli yapı
DC bileşenine direnç
AC ölçüm kapasitesi, nominal akımdan %20 daha yüksektir.
DC ölçüm kapasitesi, nominal AC değerinin %75'inden fazladır.
| Birincil Akım (A) | Dönüş Oranı | Yük Direnci (Ω) | AC Ehata (%) | Faz Kayması | Kesinlik |
| 6 | 1:2500 | 10/12.5/15/20 | <0.1 | <15 | ≤0.1 |
| 10 | |||||
| 20 | |||||
| 40 | |||||
| 60 | |||||
| 80 | |||||
| 100 | |||||
| 200 | |||||
| 400 | 1:4000 | 10 |
