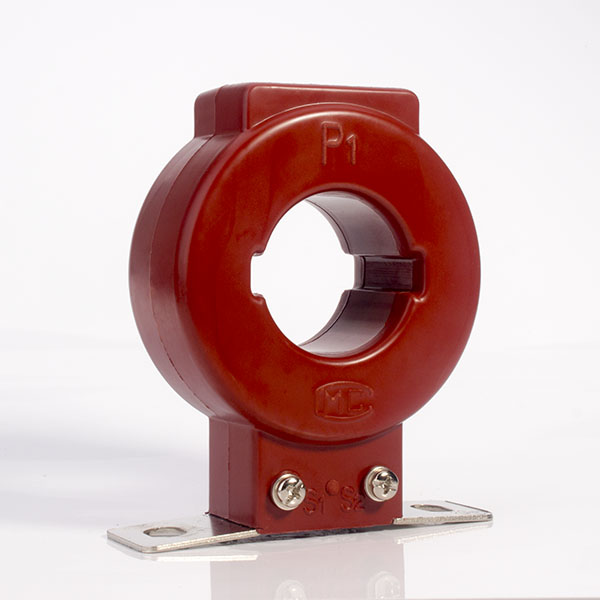

LMZ Serisi düşük voltajlı akım transformatörü
Tanım
| Ürün Adı | LMZ Serisi düşük voltajlı akım transformatörü |
| P/N | MLBH-2148 |
| Kurulum Yöntemi | Dikey veya yatay |
| Nominal Gerilim | 0,5kV, 0,66kV, |
| Nominal güç faktörü | COSφ=0.8 |
| Nominal İkincil Akım | 5A, 1A |
| İzolasyon dayanım gerilimi | 3KV/60S |
| Çalışma Frekansı | 50 veya 60 Hz |
| Ortam Sıcaklığı | -5℃ ~ +40℃ |
| Ortam bağıl nemi | ≤ %80 |
| Rakım | 1000 metreden az |
| Terminal İşaretleri | P1 ve P2 birincil kutupluluk uçlarıdır; S1 ve S2 ikincil kutupluluk uçlarıdır. |
| Auygulama | Akım ve enerji koruması için güç sistemi |
Özellikler
Transformatörün dikey veya yatay montajı
Yüksek doğruluk, düşük voltaj, uzun ömür
Bu transformatörün hassasiyeti, plastik kasalı tiplere göre çok daha yüksektir.
| P/N | Rbirincil akım (A) | Rayarlanmış dönüş oranı | Adoğruluk ve derecelendirilmiş ikincil yük (VA)) | ||||
| 0,5S | 0.2 | 0,5 | 1 | 5P6 | |||
| LMZ1-0.5 | 5, 10, 20, 25, 50, 100 | 100 | 5 | 5 | 5 | 5 | - |
| 15, 30, 40, 60 | 120 | ||||||
| 75, 150 | 150 | 7.5 | |||||
| 200 | 200 | ||||||
| 250 | 250 | ||||||
| 300 | 300 | ||||||
| 400 | 400 | ||||||
| LMZJ1-0.5 | 5, 10, 15, 20, 25, 30, 50, 60, 75, 100, 150, 300 | 300 | 5 | 10 | 15 | - | |
| 250 | 250 | ||||||
| 40, 200, 400 | 400 | ||||||
| 500 | 500 | 10 | |||||
| 600 | 600 | ||||||
| 750 | 750 | ||||||
| 800 | 800 | ||||||
| 1000 | 1000 | 10 | 15 | 20 | 30 | 10 | |
| 1200 | 1200 | ||||||
| 1500 | 1500 | ||||||
| 2000 | 2000 | ||||||
| 2500 | 2500 | ||||||
| 3000 | 3000 | ||||||
| 4000 | 4000 | ||||||
| P/N | Rbirincil akım (A) | Rayarlanmış dönüş oranı | Değerlendirildiçıktı(VA) | |||
| 0.2 | 0,5 saniye | 0,5 | 1 | |||
| LMZ1-0.66 LMZ2-0.66 | 150-400 | 100 | / | 5 | 5 | 5 |
| 500-800 | 120 | 5 | 5 | 10 | 10 | |
| 1000-1250 | 150 | 10 | 10 | 15 | 20 | |
| LMZ2-0.66 | 1500 | 300 | ||||
| 2000-3000 | 250 | 15 | 15 | 20 | 25 | |
| 4000 | 400 | 30 | 30 | |||
