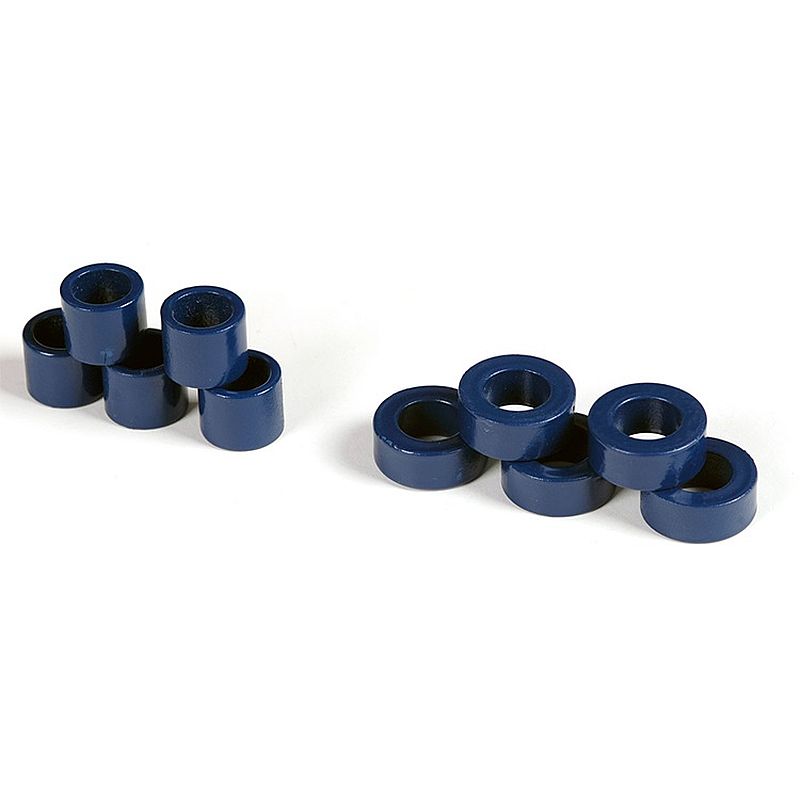

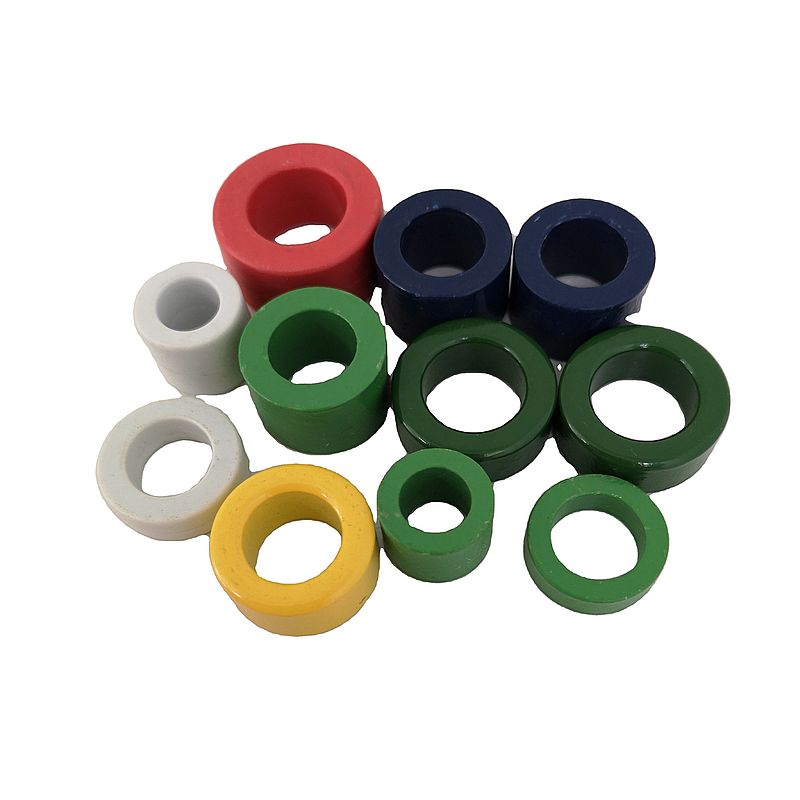

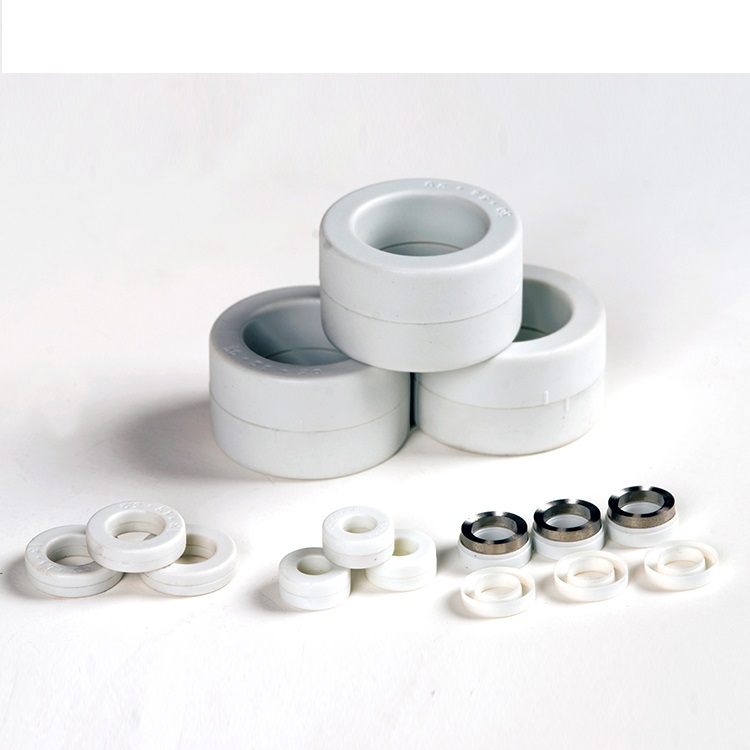

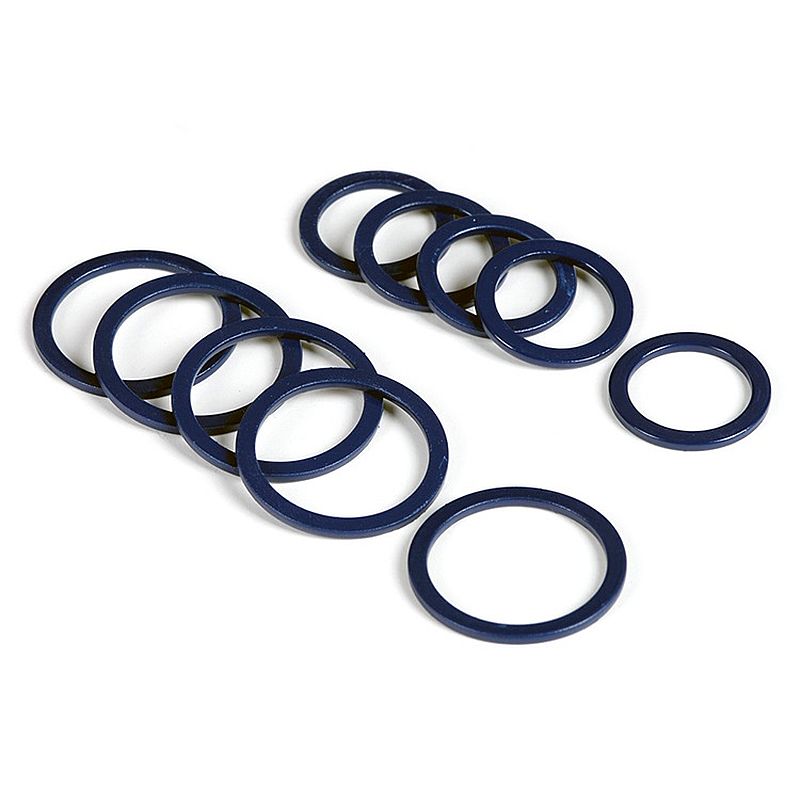

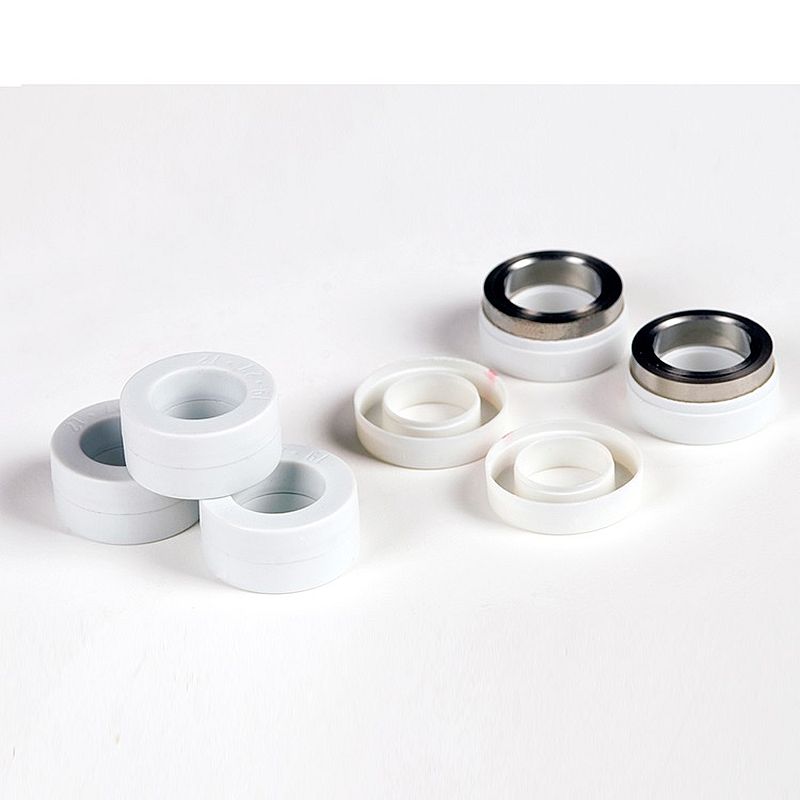

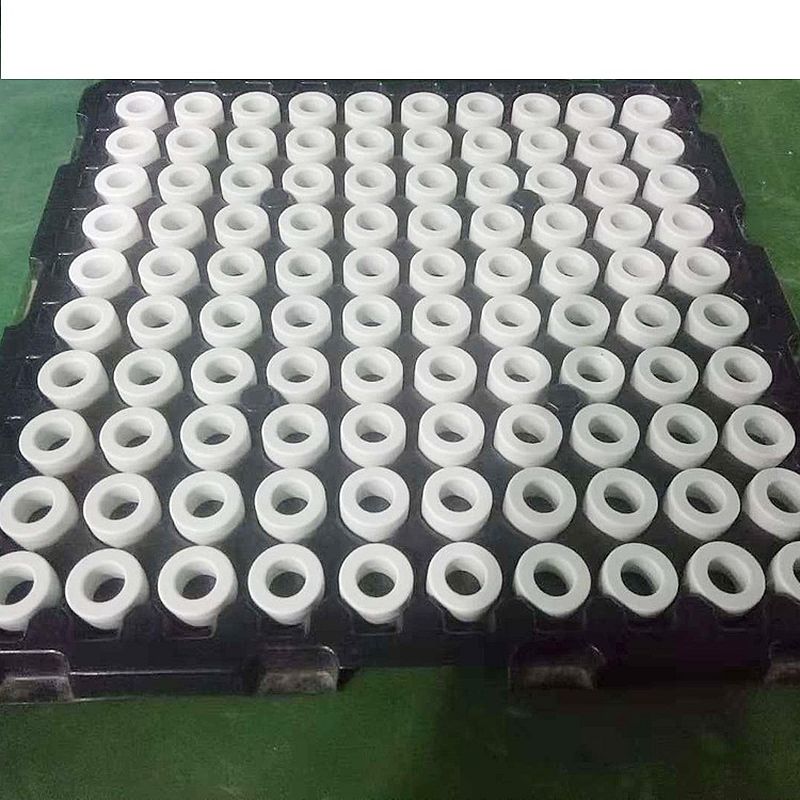

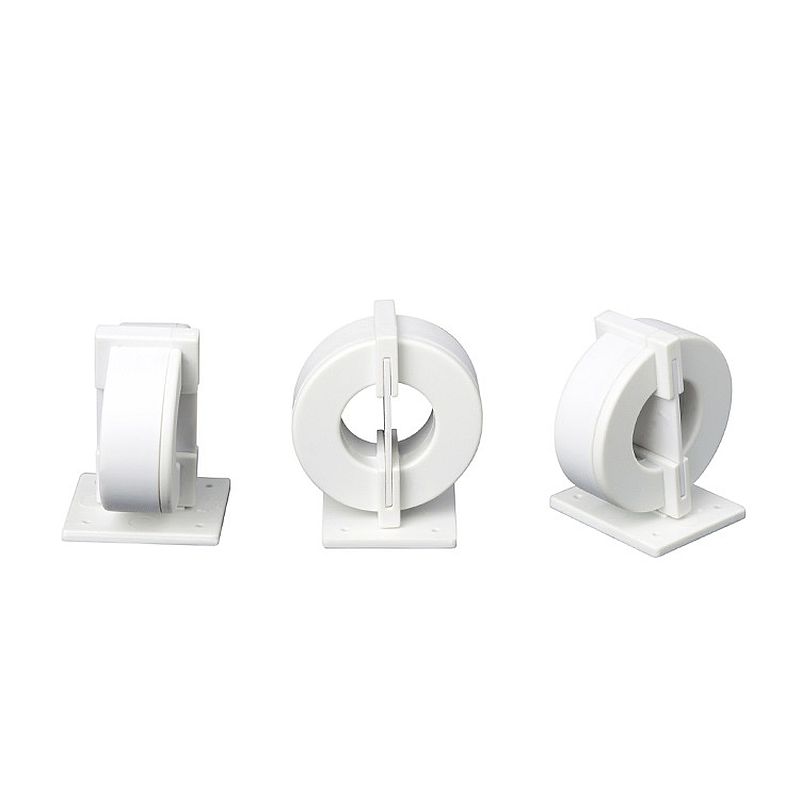

Akım Trafosu Çekirdeği
Tanım
| Ürün Adı | Akım Trafosu Çekirdeği |
| P/N | MLHC-2136 |
| Doygunluk manyetik indüksiyon Bs(T( | 1.25 |
| Doygunluk manyetostriksiyonu (λs) | 2.0X10-6 |
| Başlangıç geçirgenliği μi | 70.000~100.000 |
| Zorlayıcılık Hc(A/m( | < 0.8 |
| Curie sıcaklığı Tc(℃) | 560 |
| Ckristal sıcaklığı Tx(℃) | 500 |
| Yoğunluk ρ ( g/cm³) | 7.2 |
| Hsertlik Hv | 880 |
| Bukalınlık (μm) | 28~35 |
| Stakip faktörü | ≥0,75 |
Başvuru
● Yüksek gerilim akım transformatör çekirdekleri (bizimMLGH serisi) Esas olarak yüksek gerilim transformatörlerinde, yüksek gerilim ve yüksek akım enerji santrallerinde ve trafo merkezlerinde kullanılır.
● Hassas akım transformatörü çekirdeği (bizim)MLJH serisi(Esas olarak elektronik watt-saat sayaçlarında, hassas güç sayaçlarında, mekanik kontrol sistemlerinde akım aşırı yük korumasında, endüstriyel otomasyon sistemlerinde akım kontrolünde ve akıllı sayaçlarda kullanılır.)
●Sıfır dizili akım transformatörünün çekirdeği(MLLH serimiz)Esas olarak kaçak koruma şalterinde kullanılır.
Özellikler
Geleneksel yumuşak manyetik alaşımlara (örneğin silikon çelik ve Permalloy) kıyasla, çekirdeklerimiz 4 özelliğe sahiptir.
● Yüksek manyetik geçirgenlik - akım transformatörlerindeki ölçüm hatalarını azaltır.
● Yüksek doygunluklu manyetik indüksiyon - permalloy akım transformatörlerine göre daha küçük boyut ve daha hafif ağırlık.
● Düşük kayıp oranı - Permalloy'un yerine geçebilecek ideal malzeme.
● Mükemmel sıcaklık kararlılığı - -55 ila 130 °C arasında uzun çalışma süresi

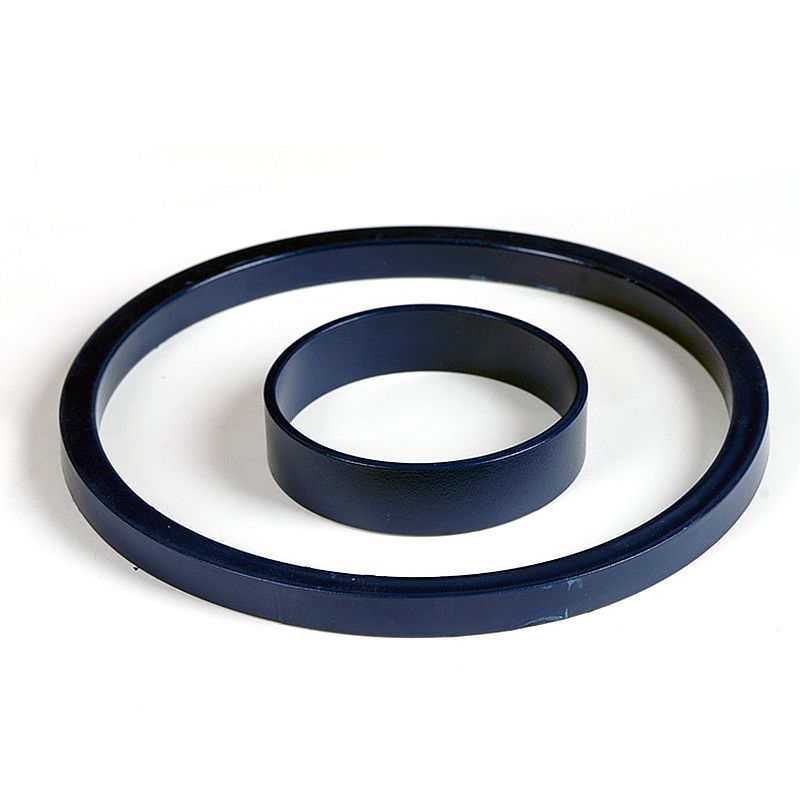

MLGH serisi-Yüksek gerilim akım transformatör çekirdekleri
| Ürün kodu | Temel parametreler | |||||||

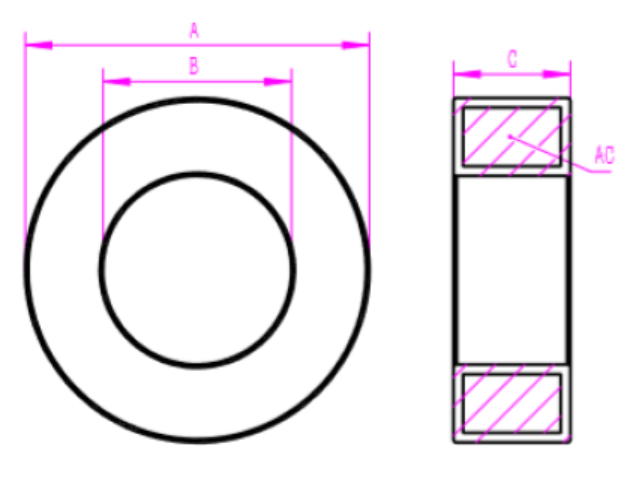

| Kasa boyutu | Çekirdek boyutu | Ae | Lm | |||||
| A (mm) | B (mm) | C (mm) | A (mm) | B (mm) | C (mm) | (mm²) | (mm) | |
| TİP. | TİP. | |||||||
| MLGH-055037020 | 60 | 32 | 25 | 55 | 37 | 20 | 144 | 201.06 |
| MLGH -115090010 | 120 | 85 | 15 | 115 | 90 | 10 | 100 | 400.55 |
| MLGH -260200035 | 265 | 195 | 41 | 260 | 200 | 35 | 840 | 911.06 |
| MLGH -280205090 | 285 | 200 | 97 | 280 | 205 | 90 | 2700 | 997.46 |
| MLGH -350250030 | 355 | 245 | 35 | 350 | 250 | 30 | 1200 | 1256.64 |
| MLGH -390260025 | 395 | 255 | 30 | 390 | 260 | 25 | 1300 | 1429.42 |
| MLGH -450360020 | 455 | 355 | 25 | 450 | 360 | 20 | 720 | 1555.09 |
| MLGH -485445015 | 490 | 440 | 20 | 485 | 445 | 15 | 240 | 1586.50 |
| MLGH -540435040 | 546 | 429 | 46 | 540 | 435 | 40 | 1680 | 1861.39 |
| MLGH -600460065 | 606 | 454 | 71 | 600 | 460 | 65 | 3640 | 2104.87 |
MLJH serisi-Hassas akım transformatörü çekirdeği
| Ürün kodu | Temel parametreler | |||||||
| Kasa boyutu | Çekirdek boyutu | Ae | Lm | |||||
| A (mm) | B (mm) | C (mm) | A (mm) | B (mm) | C (mm) | (mm²) | (mm) | |
| TİP. | TİP. | |||||||
| MLJH-018013005 | 20 | 10 | 7.5 | 18 | 13 | 5 | 10 | 64.40 |
| MLJH -019015006.5 | 22.5 | 12 | 9 | 19 | 15 | 6.5 | 10.4 | 65.97 |
| MLJH -021016010 | 23.8 | 14.5 | 12.5 | 21 | 16 | 10 | 20 | 73.83 |
| MLJH -029021006.5 | 31 | 19 | 8.4 | 29 | 21 | 6.5 | 20.8 | 103.67 |
| MLJH -025017008 | 27 | 15 | 10 | 25 | 17 | 8 | 25.6 | 91.11 |
| MLJH -030020008 | 33 | 17.5 | 10.5 | 30 | 20 | 8 | 32 | 109.96 |
| MLJH -060048015 | 63 | 45 | 18 | 60 | 48 | 15 | 72 | 207.35 |
| MLJH -039.1030.806.5 | 41 | 29.5 | 8.4 | 39.1 | 30.8 | 6.5 | 21.58 | 135.87 |
MLLH serisi-Sıfır dizili akım transformatörünün çekirdeği
| Ürün kodu | Temel parametreler | |||||||
| Kasa boyutu | Çekirdek boyutu | Ae | Lm | |||||
| A (mm) | B (mm) | C (mm) | A (mm) | B (mm) | C (mm) | (mm²) | (mm) | |
| TİP. | TİP. | |||||||
| MLLH-014010010 | 17.3 | 8 | 13 | 14.3 | 9.9 | 10 | 17.6 | 51.84 |
| MLLH -015010020 | 17.3 | 8.3 | 23 | 15 | 10 | 20 | 40 | 54.98 |
| MLLH -020013018 | 24 | 11.5 | 21 | 20 | 13 | 18 | 50.4 | 73.83 |
| MLLH -023012030 | 27.2 | 11.4 | 32.6 | 23 | 12.2 | 30 | 129.6 | 89.22 |
| MLLH -023016.5020 | 27 | 15.2 | 23 | 23 | 16.5 | 20 | 52 | 82.47 |
| MLLH -023014.8018 | 26.4 | 12.6 | 21.4 | 23 | 14.8 | 18 | 59.04 | 85.14 |
| MLLH -023013.5015 | 26 | 11.5 | 18 | 23 | 13.5 | 15 | 57 | 87.18 |
| MLLH -032017012 | 35 | 15 | 15 | 32 | 17 | 12 | 72 | 124.09 |
